CAN總線產生的錯誤以錯誤幀的形式上報給應用層。設置注冊表[HKEY_LOCAL_MACHINE\Drivers\BuiltIn\CAN1] BusErrorReport項為1可以讓驅動上報CAN總線錯誤幀，為0，驅動不會上報錯誤幀。

幀格式

　　CAN幀結構體定義如下，當CAN_FRAME中CAN_ID的error為1時，表示該幀為錯誤幀。

　　typedef struct{

        unsigned int id:29;

        unsigned int error:1;

        unsigned int remote:1;

        unsigned int extended:1;

　　}CAN_ID;

　　typedef struct _can_frame

　　{

　　    CAN_ID   can_id;        /* 32 bit CAN_ID + EFF/RTR/ERR flags */

　　    BYTE    can_dlc;     /* frame payload length in byte*/

　　    BYTE    data[CAN_MAX_DLEN];

　　} CAN_FRAME, *PCAN_FRAME;

錯誤幀定義

　　可以參考例程中庫頭文件sdk_can.h，錯誤幀標記為CAN_ID的error，錯誤類型存放在CAN_ID中，根據不同類型的錯誤，詳細信息存放在幀結構體CAN_FRAME的data中。

　　一個錯誤幀中，可以包含多種錯誤類型的錯誤信息。

    1. CAN_ERR_TX_TIMEOUT錯誤

        WINCE中暫時保留。

    2. lost arbitration仲裁丟失錯誤

        #define CAN_ERR_LOSTARB　　0x00000002U

        當錯誤幀結構體中CAN_ID& CAN_ERR_LOSTARB為真時，表明該錯誤產生。

    3. controller problems控制器出錯

      #define CAN_ERR_CRTL　　0x00000004U

        當錯誤幀結構體中CAN_ID& CAN_ERR_CRTL為真時，表明該錯誤產生。

        詳細信息存放在錯誤幀結構體data[1]中。

            接收buffer溢出

            data[1] &0x01為真，表明該錯誤產生。

　　      需要及時處理接收到的數據包。

            發送buffer溢出

            data[1] &0x02為真，表明該錯誤產生。

            可能由于瞬間發送的數據包過多導致。

            接收錯誤達到警告級別

            data[1] &0x04為真，表明該錯誤產生。

            當該錯誤提示，表明短期內接收產生的錯誤較多。

            發送錯誤達到警告級別

            data[1] &0x08為真，表明該錯誤產生。

            當該錯誤提示，表明短期內發送產生的錯誤較多。

            接收錯誤達到嚴重錯誤級別

            data[1] &0x10為真，表明該錯誤產生。

            當該錯誤提示，表明短期內接收產生的錯誤過多。應當暫停CAN通信，檢查錯誤原因。

            發送錯誤達到嚴重錯誤級別

    　　 data[1] &0x20為真，表明該錯誤產生。

    　 　當該錯誤提示，表明短期內發送產生的錯誤過多。應當暫停CAN通信，檢查錯誤原因。

            恢復到錯誤激活狀態

　　     data[1] &0x40為真，表明恢復到錯誤激活狀態。

    4. CAN通信協議出錯

      #define CAN_ERR_PROT　　0x00000008U

　　  當錯誤幀結構體中CAN_ID& CAN_ERR_PROT為真時，表明該錯誤產生。

　　  詳細信息存放在錯誤幀結構體data[2]和data[3]中，其中data[2]表明協議錯誤類型，data[3]表明協議出錯的位置

　　        （類型）單bit出錯

　　        data[2] &0x01為真，表明協議單bit出錯。

        　　（類型）幀格式出錯

        　　data[2] &0x02為真，表明幀格式出錯。

        　　（類型）位填充出錯

        　　data[2] &0x04為真，表明位填充出錯。

        　　（類型）dominant bit發送失敗

        　　data[2] &0x08為真，表明dominant bit發送失敗。

        　　（類型）recessive bit發送失敗

        　　data[2] &0x10為真，表明recessive bi發送失敗。

        　　（類型）總線過載

        　　data[2] &0x20為真，表明總線過載。

        　　（類型）active error announcement

        　　data[2] &0x40為真，active error announcement。

        　　（類型）傳輸出錯

        　　data[2] &0x80為真，傳輸出錯。

                位置

        　　data[3]為0x03表明協議SOF幀頭位置

        　　data[3]為0x02表明協議ID第28-21bits（SFF:10-3）

        　　data[3]為0x06表明協議ID第20-18bits（SFF:2-0）

        　　data[3]為0x04表明協議substitute RTR位（SFF:RTR）

        　　data[3]為0x05表明協議identifier extension標準擴展位

        　　data[3]為0x07表明協議ID第17-13bits

        　　data[3]為0x0F表明協議ID第12-5bits

        　　data[3]為0x0E表明協議ID第4-0bits

        　　data[3]為0x0C表明協議RTR位

        　　data[3]為0x0D表明接收bit 1

        　　data[3]為0x09表明接收bit 0

        　　data[3]為0x0B表明DLC位

        　　data[3]為0x0A表明DATA位

        　　data[3]為0x08表明CRC序列

        　　data[3]為0x18表明CRC分隔符

        　　data[3]為0x19表明ACK應答位

        　　data[3]為0x1B表明ACK分隔符

        　　data[3]為0x1A表明幀尾

        　　data[3]為0x12表明間歇

    5. 收發狀態錯誤

      #define CAN_ERR_TRX　　0x00000010U

　　  當錯誤幀結構體中CAN_ID& CAN_ERR_TRX為真時，表明在收發時CAN狀態有誤。

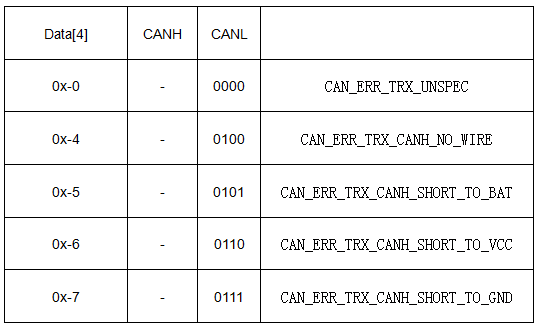

　　  詳細信息存放在錯誤幀結構體data[4]中，data[4]中1個字節8bit中，高4位表示CANL值，分別代表如下CANH錯誤

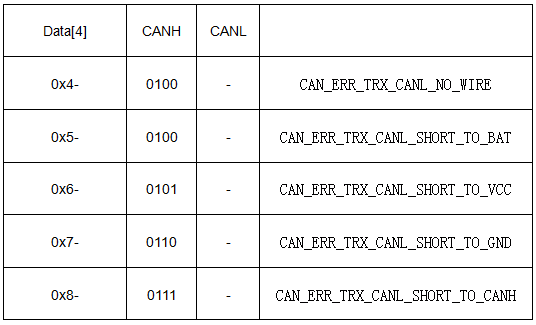

　　  高4位表示CANH值，分別代表如下CANL錯誤

　　  高低位值以排列組合方式存在。

    6. 無ACK錯誤

      #define CAN_ERR_ACK　　0x00000020U

      當錯誤幀結構體中CAN_ID& CAN_ERR_ACK為真時，表明該錯誤產生。

    7. 總線關閉

      #define CAN_ERR_BUSOFF　　0x00000040U

      當錯誤幀結構體中CAN_ID& CAN_ERR_BUSOFF為真時，表明總線關閉。

    8. 總線錯誤

      #define CAN_ERR_BUSERROR　　0x00000080U

　 　當錯誤幀結構體中CAN_ID& CAN_ERR_BUSERROR為真時，表明該錯誤產生。

　 　該錯誤通常與其它錯誤一起發出。

    9. 控制器重啟

      #define CAN_ERR_RESTARTED　　0x00000100U

  　　當錯誤幀結構體中CAN_ID& CAN_ERR_RESTARTED為真時，表明控制器重啟。

示例

　　當收到一幀錯誤幀，錯誤幀ID為0x88，data數據data[0]~data[4]為0x00，0x00，0x00，0x1b，0x00時

       查ID可知，當前CAN出現總線錯誤+通信錯誤，即0x80 && 0x08。根據通信錯誤data[2]和data[3]可知，上報故障為ACK解析出錯，即data[3]=0x1b。由此判斷有可能CAN總線受到干擾，或者有設備發送協議有錯。
