帶mipi攝像頭小尺寸工控主板——EML8200

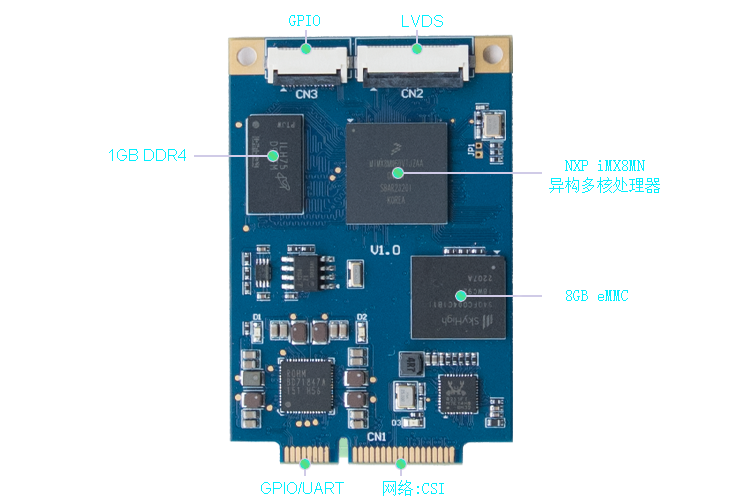

EML8200工控主板采用NXP iMX8MN異構多核處理器，1GB DDR4系統內存/ 8GB eMMC，預裝Linux操作系統，支持mipi攝像頭
主板技術指標
| 核心單元 | 數字接口與IO |
● NXP iMX8MN異構多核處理器，包含四核ARM Cortex-A53 和 ARM Cortex-M7 ● ARM Cortex-A53主頻1.4GHz，ARM Cortex-M7主頻600MHz ● 1GB DDR4系統內存，8GB eMMC高速存儲器 ● GPU GC7000UL，支持OpenCL ● 獨立硬件實時時鐘(RTC)，掉電時間保護 | ● 4路標準UART串口，最高波特率5Mbps ● 1路I2C接口，主控模式，波特率100kbps / 400kbps，與GPIO復用管腳 ● 1路SPI接口，主控全雙工模式，最高波特率52Mbps，與GPIO復用管腳 ● 24位通用GPIO，各位方向獨立可控，部份GPIO與系統其他功能復用管腳 |
| 高速接口 | 電源及模塊機械參數 |
● 1路千兆以太網接口 ● MIPI CSI-2，2-lane，支持OV5640等常規攝像頭 ● MIPI DSI，4-lane ● 與MIPI DSI顯示接口配套的觸摸屏接口 ● 1路USB2.0主控接口 | ● 供電電壓：+5V±5% ● 工作溫度：工業級-40℃至80℃ ● 插卡式模塊產品，采用miniPCIE 52-pin接口方式 ● 主板外形尺寸：60mm×40mm |
支持Linux開發工具與編程語言
EML8200工控主板預裝Linux操作系統，支持Linux開發工具和編程語言
開發套件介紹
英創工控主板開發評估套件主要用于產品開發階段的功能測試和開發評估，開發套件所包括的物品清單見下表。新客戶和需要更換英創主板型號的客戶，建議先采購開發評估套件進行評估試用
| 工控主板 |
| 英創核心工控主板EML8200 |
| 開發評估底板 |
| 物理上承載工控主板，并引出所有對外接口至標準接插件。資料光盤中有評估底板完整的設計資料，供用戶設計自己的應用底板時參考。 |

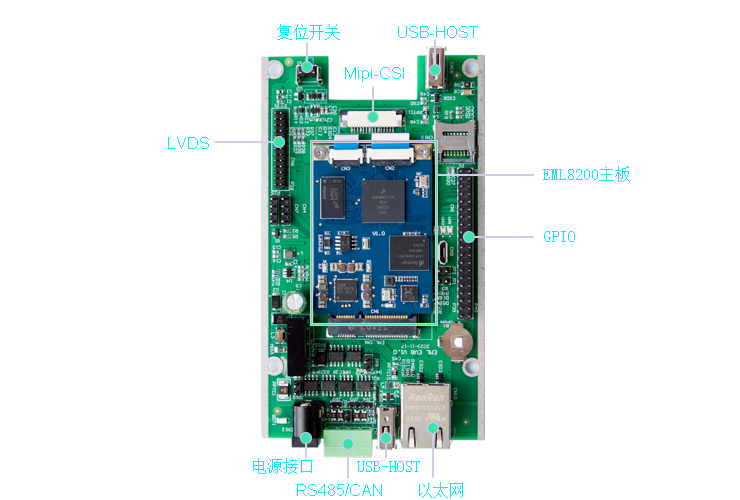

EML開發評估底板功能接口
英創EML開發評估底板提供了完備的標準接口，可用于評估EML系列主板的各項功能，同時也可供用戶設計應用底板時參考
| 機殼及攝像頭 |
| 機殼 + mipi攝像頭 + 電源適配器。與EML主板配套使用。 |

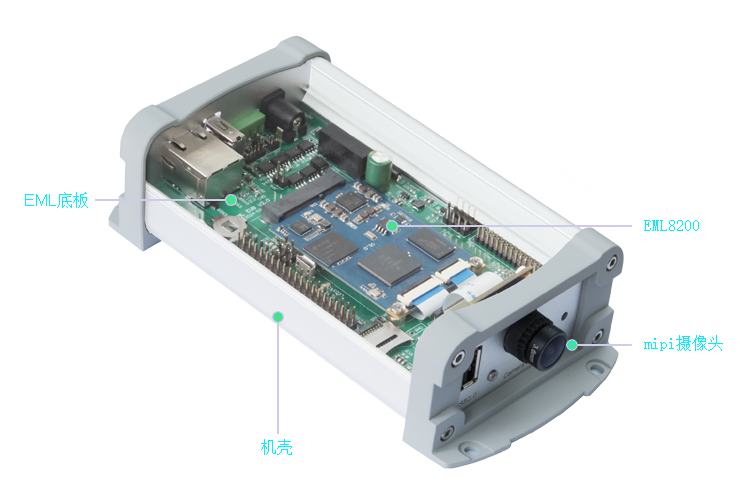

EML整機套件
英創提供EML8200適配的機殼及攝像頭，方便客戶進行快速開發。
| 開發資料光盤 |
| 提供了用于開發英創工控主板的完整軟硬件資料、技術手冊以及常用工具軟件。對初次涉及嵌入式開發的新手，可利用光盤中的梯次入門程序，快速掌握基本的開發方法；光盤中大量的C#和C/C++的應用范例程序，對大多數開發者均有借鑒意義。硬件方面，評估底板及配套模塊的原理圖及PCB圖，可方便移植到客戶的產品設計中。 |
| 連接線及其他配件 |
| 開發評估套件包括了標準接口的連接線，它們是：（1）RS232串口交叉線；（2）RJ45以太網口直連線；（3）USB主控口至USB OTG連接線；（4）RS485接線端子。此外還包括1條+5V電源線。 |
工控主板訂購信息
以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程
Linux版
型號 | 簡介 | 1+ | 10+ | 100+ |
EML8200-1D2E | 測試工業級，-40℃ ~ +80℃（通過-40℃啟動測試） | ￥450 / 片 | ￥400 / 片 | ￥320 / 片 |
EML8200-1D2I | 工業級運行溫度-40°C ~ +80°C | - | - | - |
EML系列評估測試板 | 76mm x 130mm，提供電路圖資料 | ￥180 | - | - |
EML8200評估套件 | EML8200 + EML_EVB + 配套電源及通訊線 | ￥680 | - | - |
EML8200整機套件 | EML8200-EK + 機殼 + mipi攝像頭 + 電源適配器。與EML主板配套使用 | ￥1100 | - | - |
