低成本工控主板——ESM928x
ESM928x系列工控主板采用ARM926ES-J CPU，主頻454MHz，板載128MB DDR2 + 256MB FLASH，預裝Linux / 正版WinCE 6.0，適合低成本應用
主板技術指標
| 核心單元 | 顯示單元 |
● ARM926ES-J CPU，454MHz（NXP i.MX283 / i.MX287） ● 128MB DDR2系統內存，用戶可用空間大于110MB ● 256MB FLASH存儲器，用戶文件空間大于128MB ● 支持外部SD卡（SDHC）、U盤的大容量數據存儲 ● 獨立實時時鐘RTC，具有掉電保護功能 ● 硬件看門狗（WDT），防止系統死鎖 ● 專用調試串口（115200，8-N-1） | ● TFT彩色LCD接口，18-bit并行RGB格式 ● 分辨率從320×240至1024×768均可支持 ● 支持4線制電阻觸摸屏 |
| 通訊接口配置 | 通用數字IO |
● 2路以太網接口，10M/100M自適應 ● 2路CAN總線接口，與GPIO復用管腳 ● 5路標準UART串口，波特率可達3Mbps ● 1路I2C接口，主控模式，最高波特率400kbps ● 1路4線SPI接口，主控全雙工，最高波特率12Mbps ● 4路USB 高速主控接口（HOST），支持虛擬串口設備 ● 1路USB OTG接口 | ● 32位通用GPIO0 – GPIO31，各位方向獨立可控 ● 部分GPIO與系統的部分標準接口復用管腳 ● 部分GPIO與SD接口復用管腳 ● GPIO24、GPIO25支持外部中斷觸發功能，上升沿有效 ● 3.3V LVCMOS電平 ● 上電/復位后，GPIO缺省模式為數字輸入 |
| 其他功能接口 | 電源及模塊機械參數 |
● 主板電源電壓及主板溫度測量 | ● 供電電壓：+5V±10%，典型工作電流：200mA ● RTC后備電池電壓：3.0V ● 工作溫度：-10℃至60℃；工業級（-40℃至80℃）可選 ● ESMARC架構，主板外形尺寸：74mm×54mm ● 2個3×22芯堅固IDC插座（2mm間距）置于模塊的兩側 ● 防插反機制 |
支持多種操作系統，開發工具與編程語言
ESM928x系列工控主板預裝Linux / 正版WinCE 6.0操作系統，支持多種開發工具和編程語言

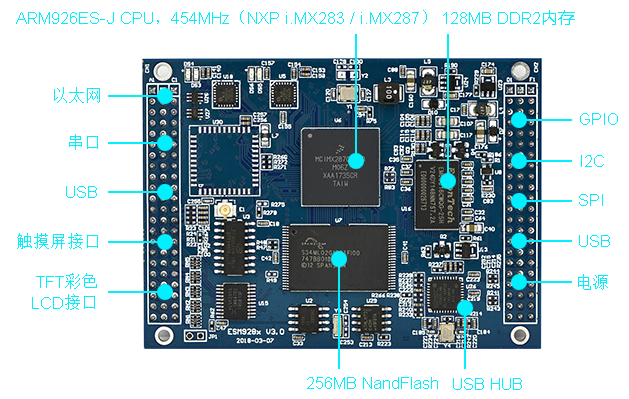

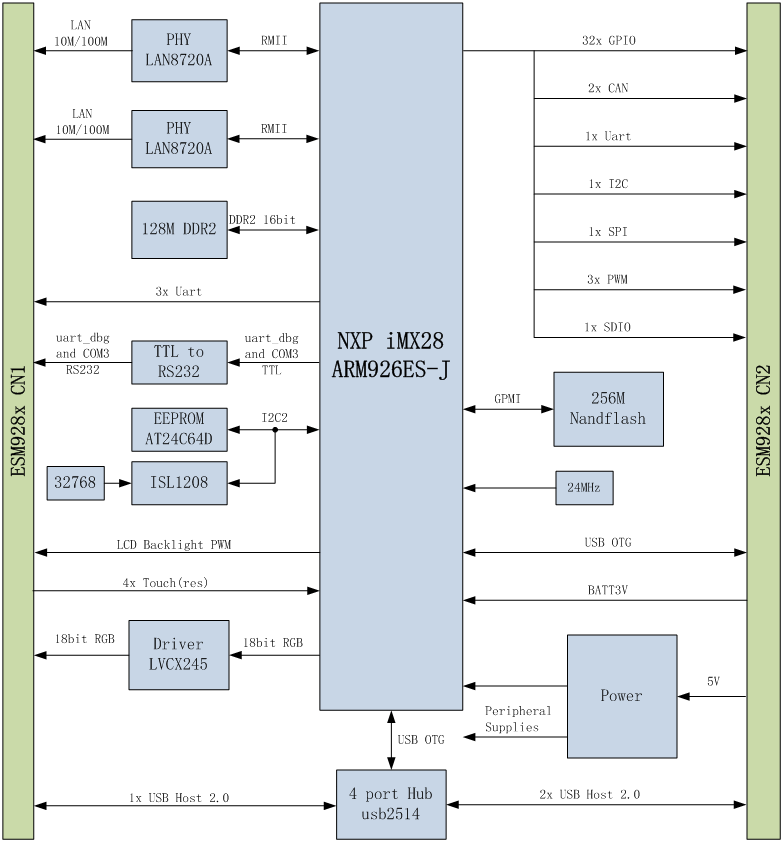

主板原理框圖
主板安裝示意圖

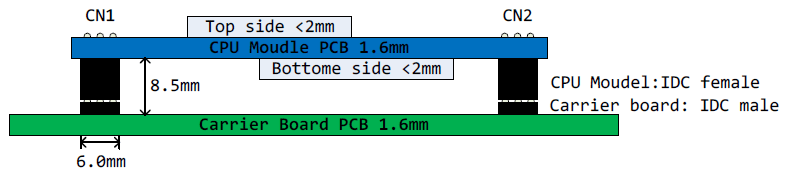

ESM8000系列工控主板通過板側兩個堅固的三排針直接安裝在英創開發評估底板或者用戶應用底板上，此外主板上還配有四個安裝定位孔，用于螺柱固定
開發套件介紹
英創工控主板開發評估套件主要用于產品開發階段的功能測試和開發評估，開發套件所包括的物品清單見下表。新客戶和需要更換英創主板型號的客戶，建議先采購開發評估套件進行評估試用
| 工控主板 |
| 英創核心工控主板產品，通過兩側的堅固插針，插在評估底板上。所有信號均通過兩個雙排針引導評估底板上。主板支持多種分辨率的LCD，可根據需要選購。（開發評估套件不包含LCD）。 |
| 開發評估底板 |
| 物理上承載工控主板，并引出所有對外接口至標準接插件。此外，擴展了帶光電隔離功能的RS485驅動電路單元，便于用戶評估。評估底板上帶有一枚250mAH紐扣電池。底板背面的4個防靜電橡膠座，保證套件能安全穩固的放置。資料光盤中有評估底板完整的設計資料，供用戶設計自己的應用底板時參考。 |
| 開發資料光盤 |
| 提供了用于開發英創工控主板的完整軟硬件資料、技術手冊以及常用工具軟件。對初次涉及嵌入式開發的新手，可利用光盤中的梯次入門程序，快速掌握基本的開發方法；光盤中大量的C#和C/C++的應用范例程序，對大多數開發者均有借鑒意義。硬件方面，評估底板及配套模塊的原理圖及PCB圖，可方便移植到客戶的產品設計中。 |
| 連接線及其他配件 |
| 開發評估套件包括了標準接口的連接線，它們是：（1）RS232串口交叉線；（2）RJ45以太網口直連線；（3）USB主控口至USB OTG連接線；（4）RS485接線端子。此外還包括1條+5V電源線。 |
| WinCE正版授權（購買Linux操作系統的客戶沒有此項） |
| 每一張英創工控主板，按照微軟官方關于WinCE 6.0授權規定，預裝了WinCE 6.0 run-time內核及文件系統。該標簽包含在開發套件清單中。對批量購買的情形，為了方便客戶粘貼到合適的位置，標簽是作為獨立附件與主板一起發送。 |
開發評估套件功能接口

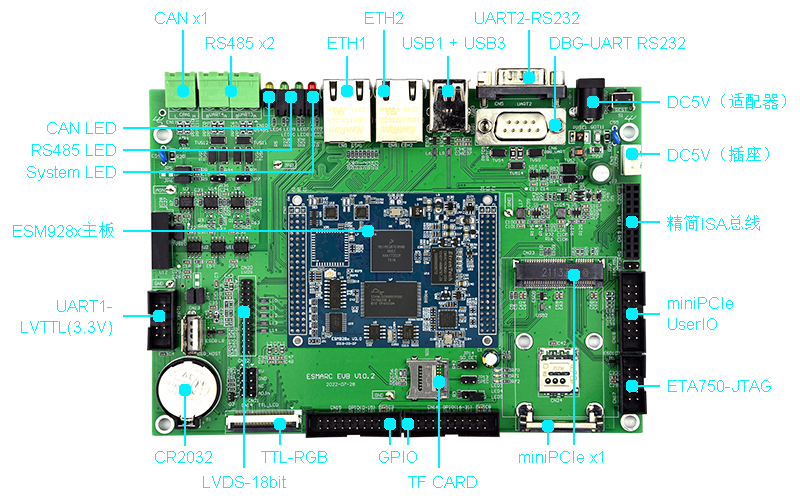

英創ESMARC開發評估底板提供了完備的標準接口，可用于評估主板的各項功能，同時也可供用戶設計應用底板時參考
開發評估底板機械尺寸
如何開發客戶應用底板
開發評估完成以后，客戶有以下四種方式獲取自己的應用底板：
直接采購英創開發評估底板用作應用底板
使用英創現有的工控整機方案，詳見：應用底板與工控機
參考英創開發評估底板和配套擴展模塊的硬件資料，設計自己的應用底板
開發完成并確認有批量訂購需求以后，向英創提出免費設計專用底板的需求，協商訂制底板
SBC880工控底板與整機SBC880是一款功能可配置的工控整機，支持多種ESMARC主板及接口驅動模塊，來滿足客戶的不同應用需求，快速實現產品原型，投入市場應用。
SBC870工控底板及整機SBC870是一款帶有7寸顯示屏的工控機整機，支持多種ESMARC工控主板以及接口驅動模塊，從而實現性能可配置的工控智能終端原型設備。
ESMARC通用評估底板可以兼容英創所有型號的ESMARC工控主板用于評估測試功和應用開發，也可以直接作為應用底板和主板配套使用
工控主板訂購信息
以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程
Linux版
型號 | 功能簡介 | 開發套件 | 1+ | 10+ | 100+ |
ESM9283 | 標準版 | ￥710 / 套 | ￥370 / 片 | ￥330 / 片 | ￥270 / 片 |
ESM9287 | 標準版 | ￥760 / 套 | ￥400 / 片 | ￥350 / 片 | ￥310 / 片 |
ESMARC評估底板 | A型通用評估底板，商業級 | ￥300 / 片 | |||
ESMARC插針 | 焊接在客戶應用底板上，連接ESMARC主板 | ￥80元 / 20套（每套包含2個三排針插座） | |||
WinCE版
型號 | 功能簡介 | 開發套件 | 1+ | 10+ | 100+ |
ESM9283 | 標準版 | ￥710 / 套 | ￥370 / 片 | ￥350 / 片 | ￥290 / 片 |
ESM9287 | 標準版 | ￥760 / 套 | ￥420 / 片 | ￥370 / 片 | ￥330 / 片 |
ESMARC評估底板 | A型通用評估底板，商業級 | ￥300 / 片 | |||
ESMARC插針 | 焊接在客戶應用底板上，連接ESMARC主板 | ￥80元 / 20套（每套包含2個三排針插座） | |||
注意事項
1、以上主板報價均為商業級，相同配置的工業級主板（溫度范圍為-40℃至80℃）售價在商業級上增加20%
2、ESM9283L的工業級主板（溫度范圍為-40℃至80℃）售價在商業級上增加25%
3、工業級主板一次訂貨量需不低于30片
主要產品型號對比
| 配置 | ESM9283L | ESM9283 | ESM9287 |
| CPU | i.MX283 | i.MX283 | i.MX287 |
| NET | 1 | 1 | 2 |
| UART | 5 | 5 | 5 |
| CAN | - | - | 2 |
| USB HOST | 1 | 4 | 4 |
| GPIO/復用功能 | √ | √ | √ |
| USB OTG | √ | √ | √ |
| 操作系統 | Linux / CE | Linux / CE | Linux / CE |
