在嵌入式工控系統中，常用的是10Mbps/100Mbps網絡接口。但是由于CPU快速的發展，1000Mbps網絡也開始在嵌入式系統中使用。它們的通訊頻率都是100BASE-TX標準：125MHz。英創公司的ESM6802嵌入式主板，可以提供1000Mbps網絡接口，符合1000BASE-T（IEEE802.3ab）標準。

　　對于10Mbps/100Mbps兼容網絡，有2對差分信號線，TX（TX+、TX-）和RX（RX+、RX-），信號TX與RX是相互獨立的信號線。

　　對于英創公司提供的1000Mbps網絡，可以向下兼容10Mbps/100Mbps網絡，使用4對差分信號線，數據傳輸時，會使用全部4對差分信號線。所以對于PCB走線，要求更高。

　　然而不少的客戶在對以太網端口進行布線設計時，并沒有按照以太網信號的差分、阻抗要求進行設計，或者沒有考慮網絡端口的ESD相關問題，最終導致一部份設備會出現無法預期的異常，或出現損壞率很高的情況。

　　這篇文章會基于英創公司的嵌入式工控主板接口，簡單描述網絡接口設計時需要注意的地方，以提高產品的穩定與可靠性。

1、網絡信號走線要求

　　同于網絡通訊常用的UTP CAT5e網線，在1Mhz-100Mhz頻率下，為100歐阻抗，所以為了得到更好的信號傳輸特性，PCB板上的每對差分信號線也需要設計/生產為100歐阻抗。例如，在ESMARC EVB V5.0中，每對網絡差分信號線的線寬為7mil，線距為8mil，在PCB加工生產說明文檔/郵件中，就提出阻抗要求：(線寬-線距-線寬)7mil-8mil-7mil，阻抗100歐。一般情況下，PCB廠家會根據你的要求，重新調整銅皮，使信號線的阻抗在要求值的+/-10以內，即可滿足要求。

　　為了保證高頻差分信號線上的信號相位差足夠小，需要盡可能保證每一對差分信號線長一致，或控制最大線差長度。對于網絡通訊信號線，將信號線最大長度差控制在+/-25mil以內即可。對于10Mbps/100Mbps網絡，它的TX、RX通訊線是相對獨立的，所以可以分別控制它TX、RX差分線長度。對于1000Mbps網絡，它的4對差分信號需要同時進行數據傳輸，所以對于1000Mbps網絡接口的布線，不僅需要對每一對差分線的線長差進行控制，同時也要控制這4對差分線之間的線長差。每一對差分信號線的線距，要大于/等于每條信號線的線寬，以滿足電路板的EMI要求。如ESMARC EVB V5.0中，網絡信號線的線寬為7mil，差分線的線距為8mil。

　　以下，以ESMARC EVB V5.0評估底板為例，舉例說明。

	圖1		圖2

　　圖1是CN8-1 1000Mbps網絡接口PCB走線，圖2是CN8-2 10Mbps/1000Mbps網絡接口PCB走線。從圖上可以明顯地知道，每一對差分信號線均嚴格按差分走線要求進行PCB走線。

圖3

　　圖3是1000Mbps網絡接口（CN8-1 ）走線長度參數值。該參數可以從EDA工具中查找到。上圖中的NET1_TX是1000M_D0，NET1_RX是1000M_D1，再加上通過信號跳線電阻后的1000M_D2、1000M_D3，共同組成1000Mbps網絡接口的4對差分信號線。

　　在PCB設計走線時，1000M_D2、1000M_D3差分信號線與主板信號插針之間設計了跳線電阻，這之間還有約400mil的信號線長度，所以這4對差分信號線長度相差比較小，基本上能滿足1000Mbps環境下的通訊要求。

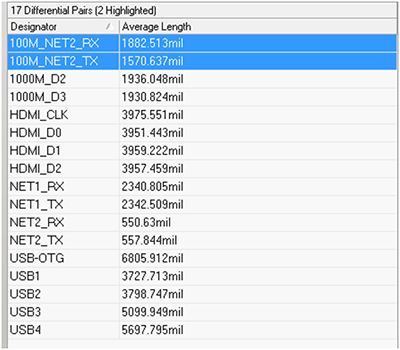

圖4

　　圖4是10Mbps/100Mbps網絡接口（CN8-2）走線長度參數值。從參數上可以看到，對于100Mbps網絡接口，TX與RX這兩對差分信號線長度是獨立地、各自控制線長。

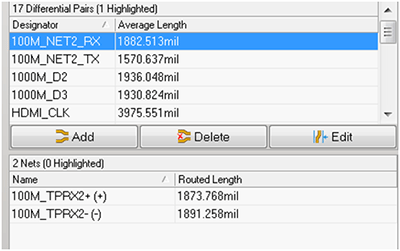

圖5

　　在圖5中所表示的，是100M_NET2_RX這對差分信號線，它的兩條信號線（100M_TPRX2+、100M_TPRX2-）長度差約為20mil，滿足網絡通訊的差分走線設計要求。

　　除了按照差分要求走線、以及PCB線長控制以外，還需要注意，信號線從端口出線后，要盡可能早地讓兩條信號線進行等長處理。如下圖所示：

	圖6		圖7

　　圖6中，差分信號線的出線是對稱的，所以出線后，直接按照差分走線即可。在圖7中，由于差分信號線出線是不對稱的，所以出線后，要盡可能早地先進行信號線等長處理，然后再按照正常差分信號線進行走線。

2、網絡端口的ESD保護

　　由于網絡應用的特殊性，網絡端口是很容易受外界信號的干擾，所以系統的網絡信號必須通過1:1的網絡變壓器以后，才能再接入到RJ45插座上，如英創公司使用的一體化10Mbps/100Mbps網絡接口HR871181A，1000Mbps網絡接口HR851178C，內部均有1:1網絡隔離變壓器與共模電感線圈（如圖8所示），這樣可以有效地阻止通訊線上的共模干擾信號，同時也可以防止直流干擾信號對系統網絡驅動器的損壞。

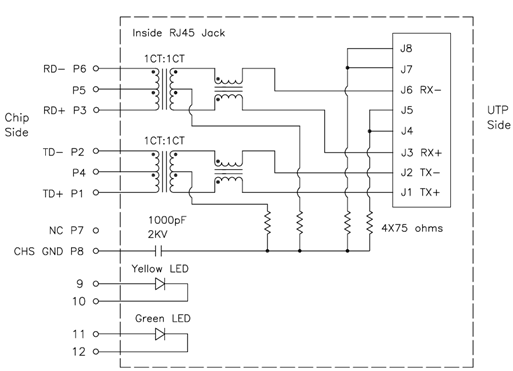

圖8　HR871181A內部原理圖

　　另外，為了更進一步提高網絡端口的ESD特性，可以配合設計專用的ESD保護器件，且在PCB設計時，ESD保護器件要盡可能靠近RJ45網絡端口的引腳焊盤。如下圖所示：

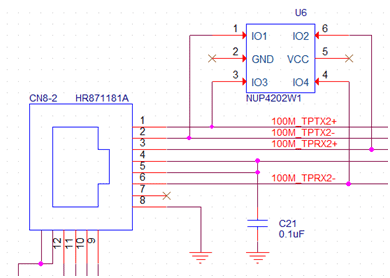

	圖9		圖10

　　圖9所示，為網絡端口專用ESD保護器件在PCB板上，靠近RJ45網絡端口引線。圖10所示為ESMARC EVB電路中，針對網絡端口設計的ESD保護器件。

　　最后，對于有金屬外殼的RJ45網絡插座，建議將金屬外殼連接到設備安裝現場的可靠安全接地點上。如果無法保證現場的安全接地的可靠性，建議將RJ45的金屬外殼通過一顆高壓電容（如：102M/1KV）與板子的地平面相連接，如ESMARC EVB的處理方式。
