ETA6210簡介

　　ETA6210是一款標準mini PCIe尺寸的WiFi通訊模塊，模塊核心芯片為NXP的iMX6UL和AP6181 WiFi芯片。ETA6210主要是與英創公司WINCE工控主板配套使用，實現高速WiFi通訊，模塊支持應用程序WinSock編程。英創工控主板是通過mini PCIe上的USB接口來操作ETA6210模塊的。在實際應用中，ETA6210是插在客戶底板的mini PCIe插座上使用。開發評估階段，可插在英創的ESMARC EVB評估底板的mini PCIe插座上使用，也可利用ETA303模塊轉換成標準USB接口使用。

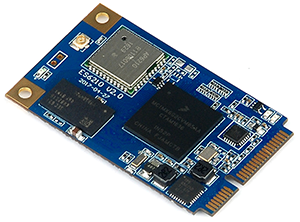

ETA6210高速WiFi模塊

　　ETA6210本身預裝有完整的操作系統，在上電后自動進行WiFi連接。并同時打開2路虛擬串口COM17、COM18與WINCE工控主板進行通信：COM17用AT指令進行參數設置，模塊控制等；COM18用于網絡數據傳輸。

　　ETA6210網絡模式與常規WiFi模塊略有區別。ETA6210直接連入WiFi網絡，同時作為路由器接受嵌入式主板的連接。ETA6210將WiFi網絡中的數據直接傳給嵌入式主板，所以對于嵌入式主板而言，與直接連入WiFi網絡沒有區別，只是無法直接調用API函數獲得WiFi網絡中的IP、掩碼、網關，而是需要通過AT指令訪問ETA6210獲得。

　　連接到WiFi網絡后，可以使用SOCKET編程訪問網絡。

安裝

　　對英創ESMARC主板，ETA6210可直接插入到英創ESMARC 評估底板上的mini PCIe插座，就可進行操作。連接形式如下圖所示：

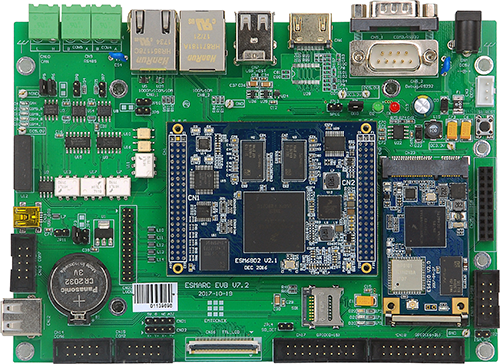

ESMARC底板 + ESM6802 + ETA6210

　　對其他主板，則可以通過ETA303模塊轉接標準USB接口上使用。

ETA6210 + ETA303

　　英創工控主板將在最新內核中支持ETA6210，用戶可以接上主板后直接使用。使用原內核的客戶可以聯系英創工程師獲得ETA6210驅動安裝程序。

ETA6210的AT指令簡介

　　ETA6210具有自動管理WiFi連接功能的模塊，其內部USB接口可響應WINCE 主控板的訪問。在英創的產品中，將USB連接的接口映射為兩個串口，一個用于發送AT指令，一個用于支持PPP撥號連接。

　　ETA6210支持的AT指令格式必須以AT大寫作為開頭，并加上’\r’作為結束符，如：“AT\r”，以下為各個AT指令的響應及相應的參數說明。

使用方法

　　為了方便客戶的使用，英創的WINCE工控板卡在系統內部放置了兩個工具程序： RASEntry.exe和wt.exe，其中RAREntry.exe用于自動創建基于ETA6210的撥號連接，wt.exe用于對于ETA6210模塊進行WiFi的參數配置和基本的測試。這個兩個程序的運行可以通過telnet登錄連接到英創的WINCE工控板，可以在命令提示行下運行。

　　以下介紹在ETA6210在英創的WINCE工控板上的使用方法，這里以ESM6802作為WINCE主控板。

網絡連接

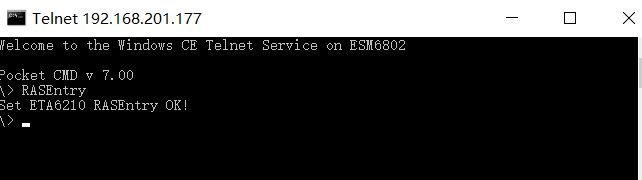

　　1、運行RASEntry.exe建立撥號連接，該程序目前設置的缺省狀態是建立ETA6210的連接。

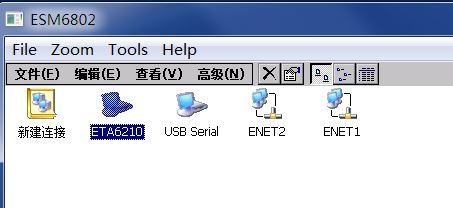

　　此時在ESM6802的界面上可以看到建立成功的ETA6210連接。

　　RASEntry.exe一般只需要運行一次。

　　2、運行wt.exe配置ETA6210 WiFi參數。

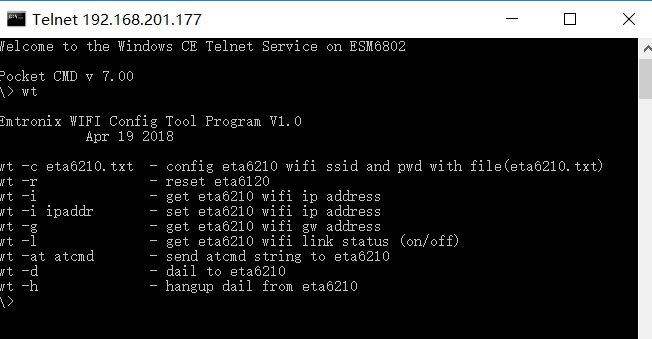

　　wt.exe共支持9個命令，可以直接運行wt獲取這個9個命令的相關幫助和說明。

　　配置WiFi參數可以通過 “wt -c”來實現，可通過一個文本文件來配置ETA6210 WiFi的SSID和密碼，這個文本文件的格式如下：

　　[WIFI]

　　SSID="Emtronix.20"

　　PSK="0987654321"

　　這部分內容可以獨立保存為一個txt文件，也可以增加到英創板卡使用的userinfo.txt文件中，這里是將以上內容保存為一個eta6210.txt的文件，并放置到ESM6802的\EDISK目錄下。

　　運行 \>wt -c \EDISK\eta6210.txt

　　將WiFi的SSID和相應的密碼設置成功。對于在一個確定的WiFi環境下，該命令只需執行一次即可。

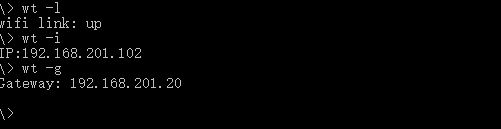

　　WiFi參數配置成功后，可調用 “wt -l” 來檢查WiFi的連接狀態，如果處于link up的狀態,即可進行后一步的撥號連接了。

　　運行 “wt -i” 、“wt -g” 可以獲得WiFi模塊的IP地址以及網關地址。

　　3、撥號連接。

　　撥號的方式有兩種，一種為手動模式，可以用于測試；一種是通過程序來實現。

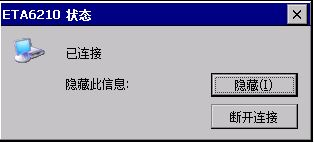

　　手動方式可在ESM6802的顯示界面上雙擊ETA6210連接，即可實現WiFi模塊的自動連接。

　　程序實現的方式根據所建立的連接名稱(ETA6210)，直接調用標準的撥號函數RasDial(…)即可，在wt工具程序中，我們提供了撥號功能以及相應的掛斷功能。

　　撥號連接：“wt -d”, 撥號之前建議先檢查WiFi的連接狀態，WiFi處于UP狀態才進行撥號操作。

　　掛斷撥號：執行“wt -h”即可掛斷當前連接。

　　以下為撥號連接和掛斷連接的部分代碼：

HRASCONN Dial( )
{
    DWORD                     dwRet = 0;
    RASDIALPARAMS     RasDialParams;
    DWORD                     dwSize;
    HRASCONN        hRasConn=0;

    dwSize = sizeof(RASDIALPARAMS);
    ZeroMemory(&RasDialParams, dwSize);
    memset ((char *)&RasDialParams, 0, sizeof(RasDialParams));
    RasDialParams.dwSize = sizeof(RasDialParams);

    wcscpy(RasDialParams.szEntryName, L"ETA6210");
    wcscpy(RasDialParams.szPhoneNumber, L"");
    wcscpy(RasDialParams.szUserName, L"");
    wcscpy(RasDialParams.szPassword,L"");

    dwRet = RasDial( NULL, NULL, &RasDialParams, NULL, NULL, &hRasConn);
    if( dwRet == 0 )
       {
              wprintf( L"%s RasDial successful, hRasConn = 0x%08X\r\n", RasDialParams.szEntryName, hRasConn);
              SavehRasConn( hRasConn );
              return hRasConn;
       }
    else if( hRasConn )
              RasHangUp(hRasConn);
       return NULL;
}

BOOL HangUpDial( )
{
         HRASCONN  hRasConn=0;

         hRasConn = ReadhRasConn( );
         if( hRasConn )
         {
                wprintf( L"%s RasHangUp, hRasConn = 0x%08X\r\n", L"ETA6210", hRasConn);
                if(hRasConn)
RasHangUp(hRasConn);
                DeleteFile(  _T("\\hRasconn.bin") );
                return TRUE;
          }
          else
          {
           wprintf( L"No Ras connection\r\n");
                 return FALSE;
          }
}

網絡測試

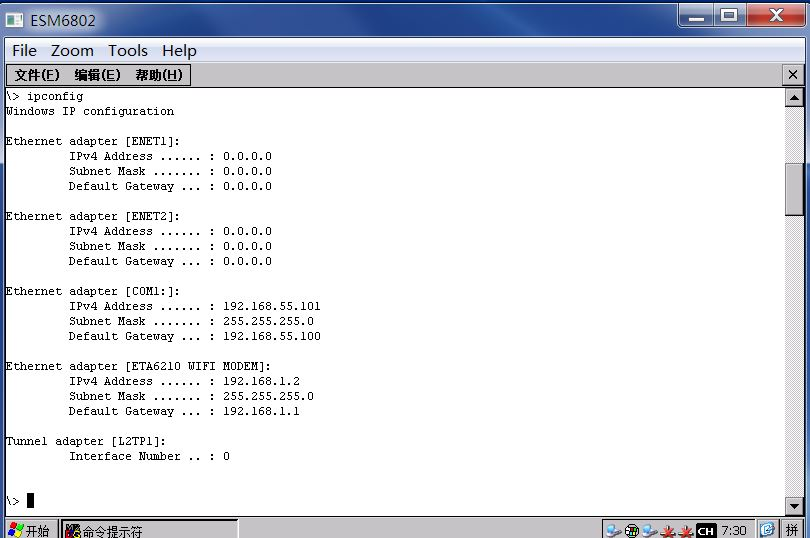

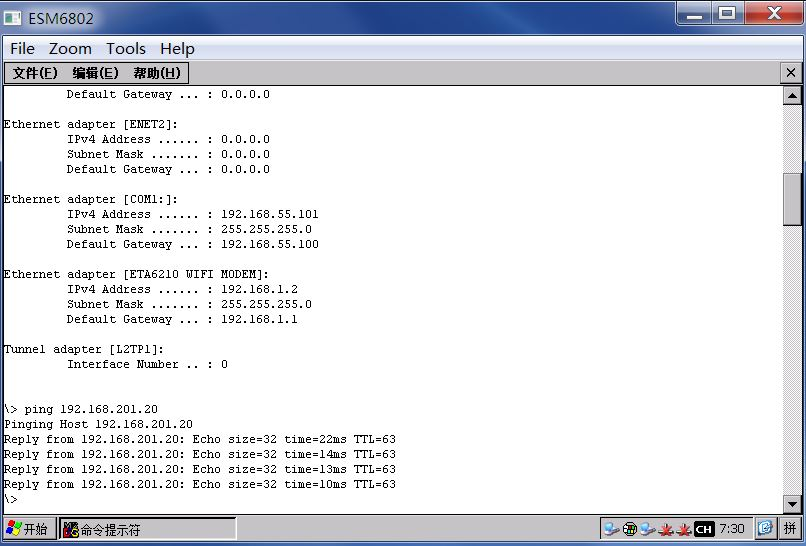

　　ETA6210連接成功后，可以運行ipconfig來查看網絡參數：

　　這里我們看到ETA6210 WiFi的IP地址為“192.168.1.2”，這個地址ETA6210 WiFi模塊內部網絡的一個固定IP，并不是真正代表了通過WiFi接入網絡的IP地址，對外真正的IP是通過AT指令來獲取的。在本文上面介紹中ETA6210 WiFi 連接成功后，獲取到的IP地址為：192.168.201.102，網關地址為：192.168.201.20。

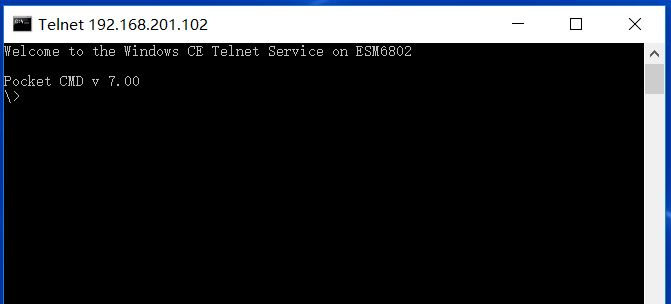

　　從上圖中可以看到在ENET1、ENET2均斷開的情況下，可以通過ping 網關地址來測試該網絡的通訊。同時也可以反過來通過telnet登錄“192.168.201.102”，顯示是連入到ESM6802上的。

　　英創可提供了RASEntry和wt這個兩個程序源代碼，客戶可以參考其中相關部分放入到自己的應用程序中，有需要的客戶可以聯系英創工程師獲得。
