英創ESM335x主板支持單色LCD屏顯示
文章標簽：ESM335x
英創公司曾經在EM335x主板上推出了一套支持低成本單色LCD屏的方案，詳細的介紹請參考文章《EM335x支持低成本單色LCD顯示方案》。由于使用ESMARC系列主板的客戶也越來越多了，所以英創公司將這一套方案移植到了ESM335x平臺。

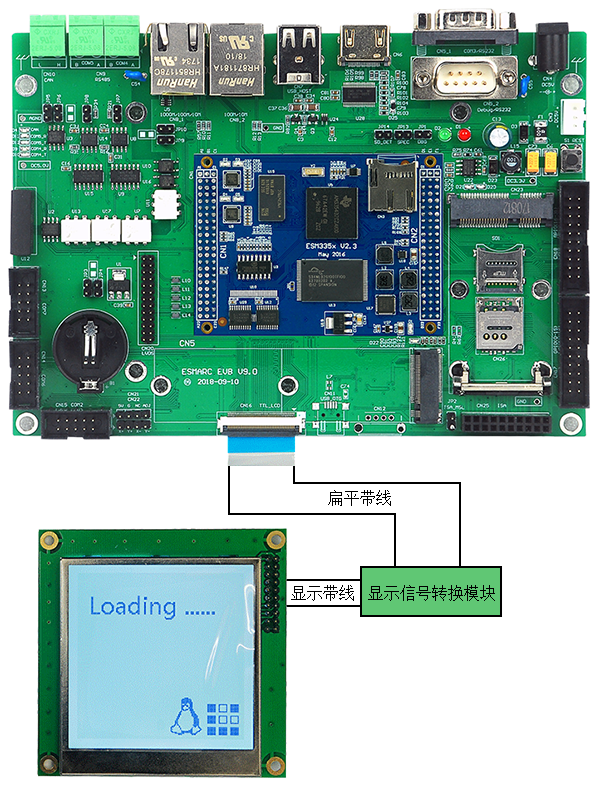

連接方法還是和原來的方案相同，由于管腳資源分配的原因，單色屏的復位管腳由顯示接口的Pin31修改為Pin16，其余管腳保持不變，下面是連接HGO160160 LCD模塊（UC1698U控制器，160x160點陣）的信號對應表：
ESMARC EVB LCD接口PIN# | HG0160160 PIN# | HG0160160 LCD模塊 信號名稱及簡要描述 |
| 1，5，12，19，26，40 | 1 | GND，LCD電源地 |
| 28,29 | 2 | 3.3V，LCD電源正 |
| 3 | NC，懸空 | |
| 3 | 4 | LCD_WRn，寫信號，低有效 |
| 4 | 5 | LCD_RDn，讀信號，低有效 |
| 27 | 6 | LCD_CEn，LCD片選，低有效 |
| 4 | 7 | A0，執行(H)/數據(L)選擇信號 |
| 16 | 8 | RESTn，LCD復位信號，低有效 |
| 7 | 9 | DB0，LCD數據總線 |
| 8 | 10 | DB1，LCD數據總線 |
| 9 | 11 | DB2，LCD數據總線 |
| 10 | 12 | DB3，LCD數據總線 |
| 11 | 13 | DB4，LCD數據總線 |
| 13 | 14 | DB5，LCD數據總線 |
| 14 | 15 | DB6，LCD數據總線 |
| 15 | 16 | DB7，LCD數據總線 |
| 17 | NC，懸空 | |
| 18 | NC，懸空 | |
| 30 | 19 | LED+，LCD背光電源正 |
| 1，5，12，19，26，40 | 20 | LED-，LCD背光電源負 |

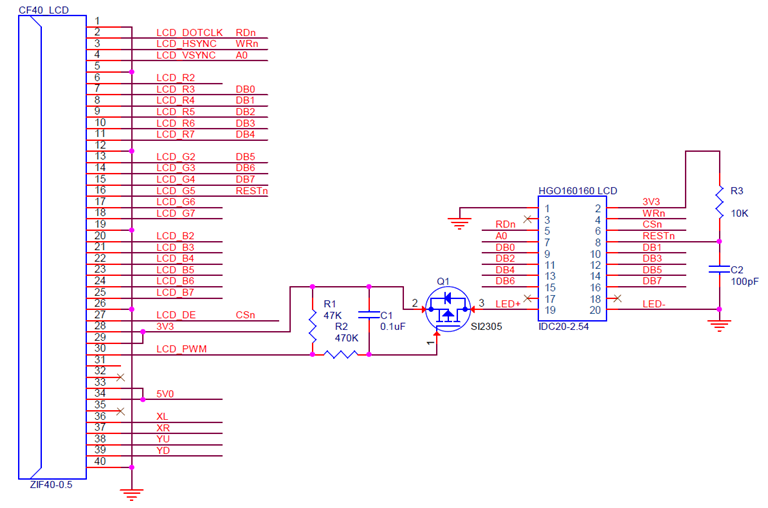

LCD的第19腳為背光電源正，ESM335x的PWM信號輸出為低電平有效。這兩個引腳在物理上并不是直接相連，而是應該將PWM作為L(zhǎng)CD的背光控制信號，通過控制一個電子開關實現LCD背光的打開與關閉，具體連接可參考下圖。
關于應用程序接口則完全兼容原來的方案，具體可以參考《EM335x支持低成本單色LCD顯示方案》文章中的介紹。
