簡介

　　英創公司ESMARC系列工控主板支持8位數據/地址復用的精簡ISA總線，通過精簡ISA總線可以擴展更多網口，如ETA728和ETA528，本文將介紹如何使用經過擴展的多路網口。

ETA528：8路串口+2路網口擴展模塊	ETA728：2路網口擴展模塊

加載驅動

　　ESMARC WinCE系統中已經集成了擴展模塊的驅動程序，在使用擴展模塊之前需要通過系統自帶的命令使能相應的驅動程序。具體操作方法是通過telnet命令登陸WinCE主板(或打開WinCE系統的命令提示行)后執行相應的命令，例如：

　　>ETA728Set 2　; 使能ETA728 兩路網口擴展模塊驅動

　　>ETA728Set 1　; 使能ETA728 一路網口擴展模塊驅動

　　>ETA728Set 0　; 禁止ETA728驅動程序加載

　　重啟板子后生效。

新增網絡查看及配置

　　以ESM335X為例， 連接模塊ETA728，并執行命令ETA728Set 2加載模塊驅動后。進入控制面板->網絡連接，可以看到板子多出了兩個網絡，DM9K3和DM9K4。可以查看及配置其網絡IP，網關等參數。

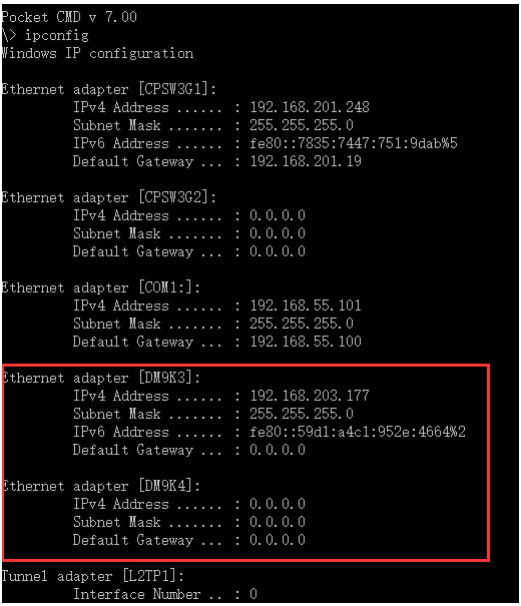

　　通過telnet或打開WINCE系統命令提示行，使用ipconfig也可以查看新增網絡的參數（未插網線時IP為0.0.0.0）。

　　注意：在系統中有多個網絡時，一定要注意各個網絡不應同時設置到一個網段內，會影響系統路由。

代碼控制

　　查詢網絡

#include <iphlpapi.h>
IP_ADAPTER_INFO AdapterInfo[8];
ULONG OutBufLen = sizeof(IP_ADAPTER_INFO);
GetAdaptersInfo(AdapterInfo, &OutBufLen);
GetAdaptersInfo(AdapterInfo, &OutBufLen);   //調兩次，可以百度下這個API

　　板子所有網絡的信息就存儲在AdapterInfo結構體數組中了，其中包括，網絡名，如:判斷是否為ETA728擴展的第一個網絡

if (strcmp(AdapterInfo[0].AdapterName, “DM9K3”) == 0)
{
　　//第一個網絡網口名為”DM9K3”
}

　　獲得第二個網絡的MAC

　　BYTE *mac =  AdapterInfo[1].Address;

　　獲得第三個網絡的IP

　　BYTE *mac =  AdapterInfo[2].IpAddressList;

　　修改IP

　　參考光盤中提供的例程，以設置網絡名為”DM9K3”的網口參數為例，代碼如下。

#include "netip_api.h"
#include <iphlpapi.h>

NETWORK_ADPTS_NAME   AdaptersName;
NETWORK_ADPT_INFO AdptInfo;
DWORD             NewIPAddr;
DWORD             NewMask;
DWORD             NewGateWay;
DWORD             dwType;
int               i1;


StringToIPAddr(L"192.168.1.248", &NewIPAddr );

StringToIPAddr(L"255.255.255.0", &NewMask);
StringToIPAddr(L"192.168.1.1", &NewGateWay);

bRes = GetNetWorkAdaptersName( &AdaptersName );

memset ((char *)&AdptInfo, 0, sizeof(AdptInfo));
for(int i1=0; i1<AdaptersName.NumOfAdapters; i1++ )
{
    if (wcscmp(AdaptersName.szAdapterName[i1],L"DM9K3") == 0)
    {
        bRes = GetNetWorkAdapterInfo( AdaptersName.szAdapterName[i1], &AdptInfo );
        AdptInfo.IPAddr = NewIPAddr;
        AdptInfo.SubnetMask = NewMask;
        AdptInfo.Gateway = NewGateWay;
        SetNetWorkAdapterInfo( AdaptersName.szAdapterName[i1], &AdptInfo );
        break;
    }
}

　　Socket調用

　　參考光盤中網絡例程，當系統只有一個網絡時，可以設置socket的IP為0.0.0.0，即默認的網口進行通信。當系統中有多個網絡時，需要指定的網口進行通信時，綁定端口時就需要設置該網口的IP，參考例程第3步。

　　比如希望使用ETA728的第一個網口進行通信時，則需要先獲得網口名為”DM9K3”的網絡IP，綁定時綁定該IP。

WSADATA wsa;
//1.初始化socket資源
if (WSAStartup(MAKEWORD(1,1),&wsa) != 0)
{
	return -1;//代表失敗
}

//2.創建套接字
if ((m_socketServer = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP))<0)
{
	return -2;
}

//3.綁定端口
SOCKADDR_IN  serverAddr;
ZeroMemory((char *)&serverAddr,sizeof(serverAddr));
serverAddr.sin_family = AF_INET;
serverAddr.sin_port = htons(m_dwPort);
//serverAddr.sin_addr.s_addr = htonl(INADDR_ANY); //單網絡時
serverAddr.sin_addr.s_addr = htonl(m_dwIP); //綁定指定網口IP
if (bind(m_socketServer, (struct sockaddr *)&serverAddr, sizeof(serverAddr))<0)
{
	return -3 ;
}

//4.設置為偵聽套接字
if (listen(m_socketServer, 8)!=0)
{
	return -4;
}

//4.設置監聽套接字通訊模式
//DWORD ul= 1;
//ioctlsocket(m_socketServer,FIONBIO,&ul);

//5.創建偵聽通訊線程，在線程里，等待客戶端連接請求
m_bListenThreadStop = FALSE;
m_hListenThread = CreateThread(NULL , 0, SocketListenThread, this, 0, NULL);
if (m_hListenThread == NULL)
{
	closesocket(m_socketServer);
	return -5;
}

　　通過綁定socket，可以實現應用程序同時在多個網絡中進行通信的目的。

　　路由設置

　　在一個系統中有多個網絡時，系統通過路由表決定網絡數據經哪個網絡的網口進行通信。當代碼無法連通網絡時，可以檢查下是否是路由設置的問題。

　　通過route print命令可以查看系統路由表。

　　使用route help查看其它指令的使用說明。

　　可以增加路由，減少路由，修改路由優先級等。

　　英創提供了文章內所述程序及源代碼，有需要的客戶可以聯系英創工程師獲得。
