EC200A 系列是移遠通信專為 M2M 和 IoT 領域設計的 LTE Cat 4 無線通信模塊，支持最大下行速率 150 Mbps 和最大上行速率 50 Mbps。本文將介紹如何在英創推出的名片尺寸Windows 10 ARM64工控主板ESM8400上使用EC200A 4G模塊。

1、硬件連接

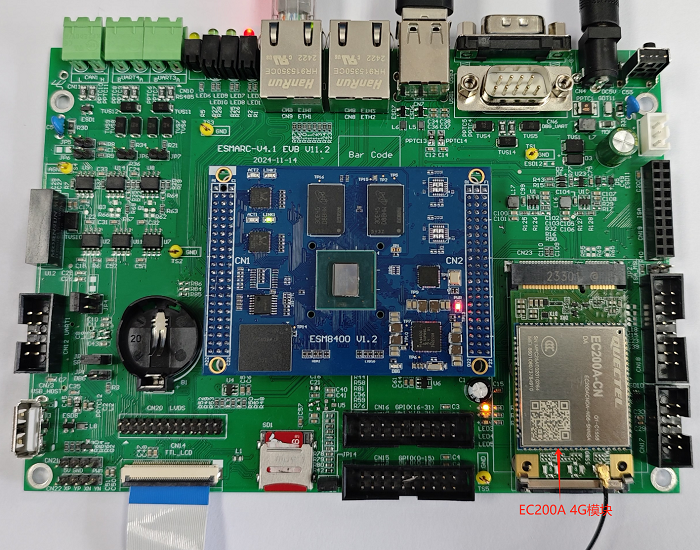

EC200A可直接插入ESM8400評估底板上使用，在接入模塊之前，需先正確安裝SIM卡。測試使用的EC200A只是物理結構采用Mini PCIe形式，實際的數據通訊使用USB接口。

2、安裝驅動

ESM8400主處理器是NXP的i.MX8M Plus ARM64 MPU，所以將EC200A ARM版本的Windows驅動程序拷貝到ESM8400 Windows桌面。

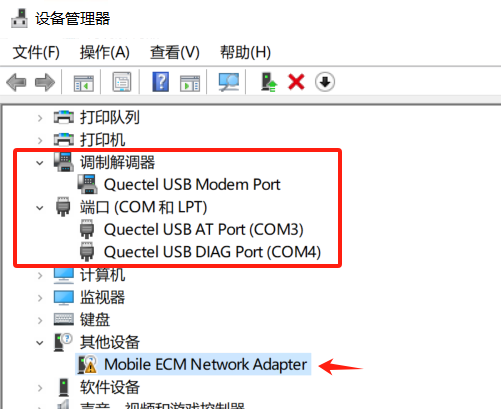

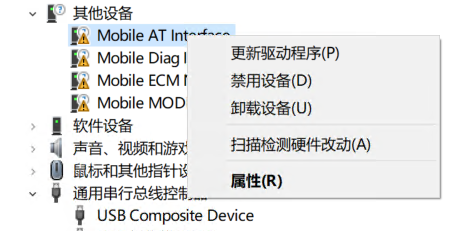

EC200A接入系統后，打開Windows系統的設備管理器，可看到4個沒有被識別的“其它設備”， 依次在設備上點擊右鍵，選擇更新驅動程序：

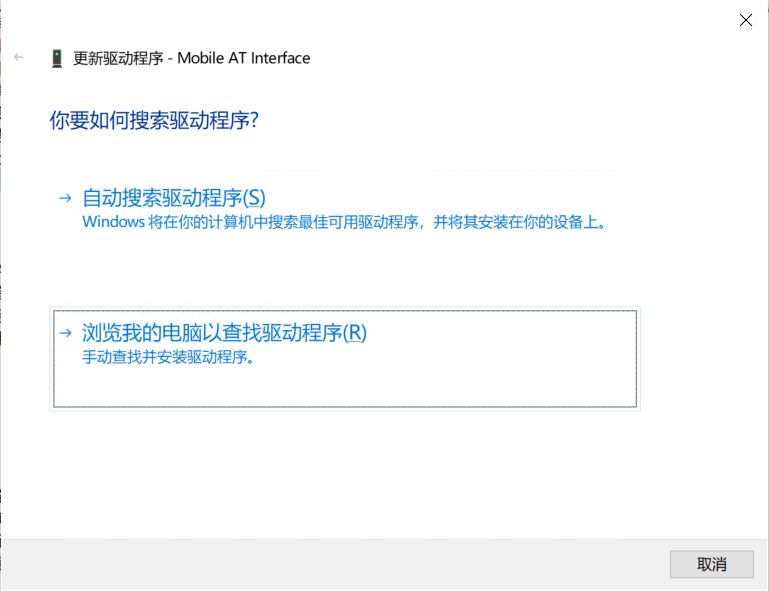

點擊“瀏覽我的電腦以查找驅動程序”，選擇Windows桌面上的驅動文件包夾(勾選"包括子文件夾")安裝驅動：

最后3個設備驅動成功安裝，還剩一個設備無法正常識別，需要對EC200A模塊進行配置。

3、配置EC200A工作模式

EC200A支持ECM、MBIM和RNDIS模式，這里將EC200A配置成MBIM（Mobile Broadband Interface Model，移動寬帶接口模型）模式，方便Windows自動對設備進行管理。配置方法如下：

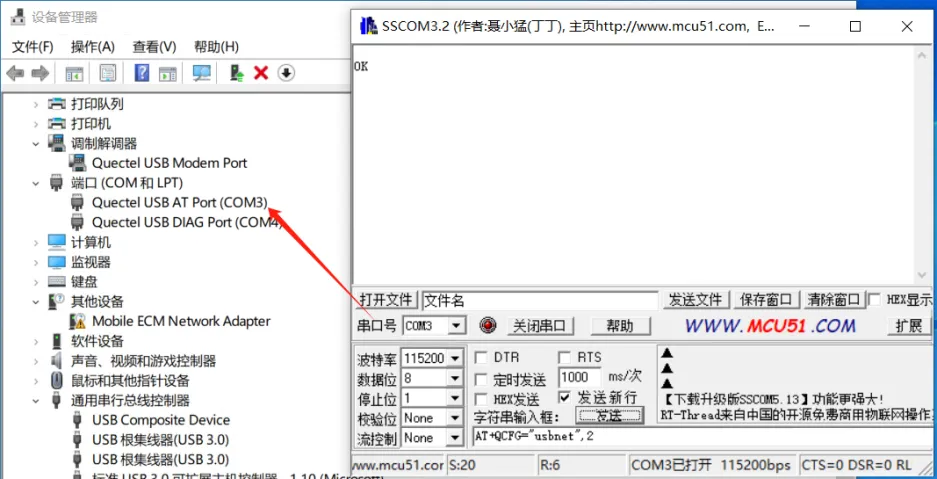

使用串口工具打開在設備管理器中顯示的EC200A的AT指定端口，這里對應的串口號為COM3。波特率設置為115200。發送AT指令：AT+QCFG="usbnet",2。注意AT指令以回車換行符結束，不同的串口工具處理方式可能不同，這里使用的串口工具需要勾選“發送新行”。

串口工具收到模塊回復“OK”表示AT指令執行成功。

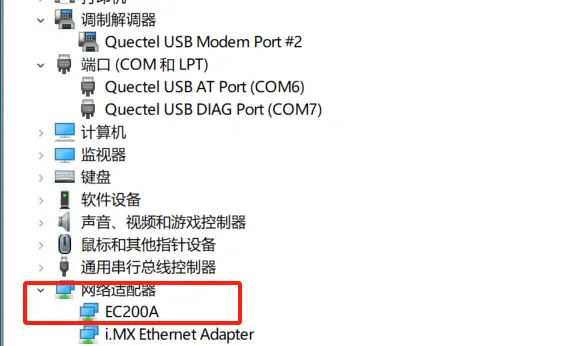

重新啟動Windows后，在設備管理器的網絡適配器下可以看到EC200A，表明模塊驅動已經安裝成功。

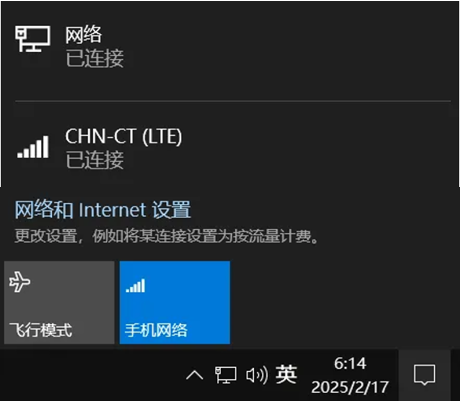

此時在Windows的網絡連接中可以看到新增了一個手機網絡，并顯示了連接狀態。

4、網絡測試

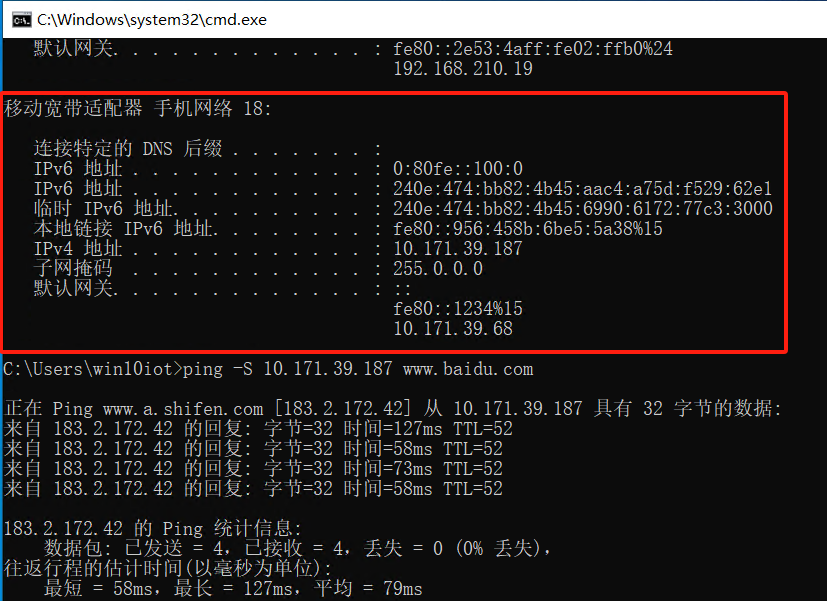

打開Windows命令提示行，執行ipconfig可以看到4G網卡的IP地址，將此IP地址作為源地址，使用ping命令測試網絡是否真正連通。

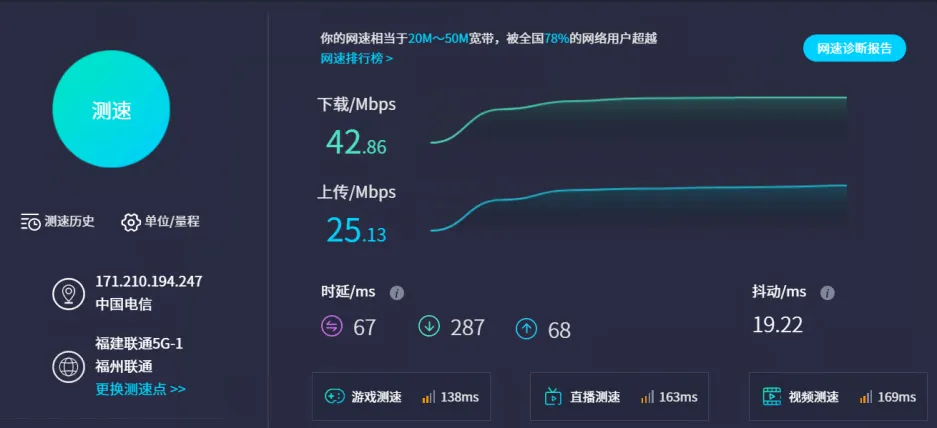

進一步可在Edge瀏覽器中測試4G網絡的速度：

EC200A配置為MBIM模式后，將由Windows系統自動對模塊進行管理，無需用戶進行傳統的撥號等操作。若出現無信號、或無SIM卡等異常情況，Windows系統也會自動做出提示。
