概述

　　英創公司主流的嵌入式工控主板均支持LCD顯示接口，最高分辨率可達1024*768，主要以數字RGB信號與LVDS信號為主，在高端系統中，還可以支持HDMI顯示接口。英創在售的主流工控主板中，下列型號均可支持LCD顯示：EM928x、ESM928x、ES9281、ESM6800、EM335x、ESM335x、ESM6802。其中ESM335x與ESM6802系統直接支持LVDS顯示接口；ESM6802支持HDMI顯示接口。下表可以更加清淅地說明系統對顯示的支持：

　　特別說明一下，ESM6802支持LVDS+HDMI雙顯示接口，HDMI顯示接口可以支持1080高清顯示。

　　無論是RGB數據接口的LCD屏，還是LVDS接口的LCD屏，不同廠家并沒有統一的接口標準。因此需要針對具體型號的LCD顯示屏，設計相應的信號轉接板或連接線。英創公司針對常用尺寸的一部份LCD屏設計了專用的信號線轉接板或連接線，方便客戶選型及評估，從英創公司購買LCD，可以直接連接到英創工控主板上進行評估使用。下表是英創公司連接測試過的LCD選型說明：

　　由于需求不同，客戶也可能需要自行選擇LCD顯示屏的型號，則可以根據上面的RGB信號接口與LVDS接口所示的信號，來連接LCD顯示屏。在這里，可分為RGB數字顯示屏連接與LVDS顯示屏連接，下面以ESMARC EVB評估底板為例，簡單描述一下連接LCD屏的方法。

RGB數據接口LCD連接

　　EM系列工控主板的LCD-RGB接口在主板上，ESMARC系列的LCD-RGB信號均通過插件，引出到評估底板ESMARC EVB上，無論是那種型式，均采用的FPC0.5-40扁平線座，引腳信號定義一致，如下表所示：

　　對于RGB數字接口的TFT-LCD的連接，需要設計一張電路板，將LCD端的顯示屏信號，與英創公司的RGB數字顯示接口信號一一對應連接起來。RGB數字接口的LCD屏，一般都會采用LED背光源，所以需要給LCD提供兩組電源：DC3.3V，給LCD驅動電路提供工作電源；DC5.0V，給LCD的LED背光提供電源。部份LCD需要多組工作電源，或者背光需要采用專用LED驅動器，需要參考相應LCD的數據手冊來設計相應的驅動電路。

　　下面以英創公司所使用的4.3“LCD屏AT043TN24為例，展示信號轉接、背光驅動轉接板（ETA932）、LCD的連接：

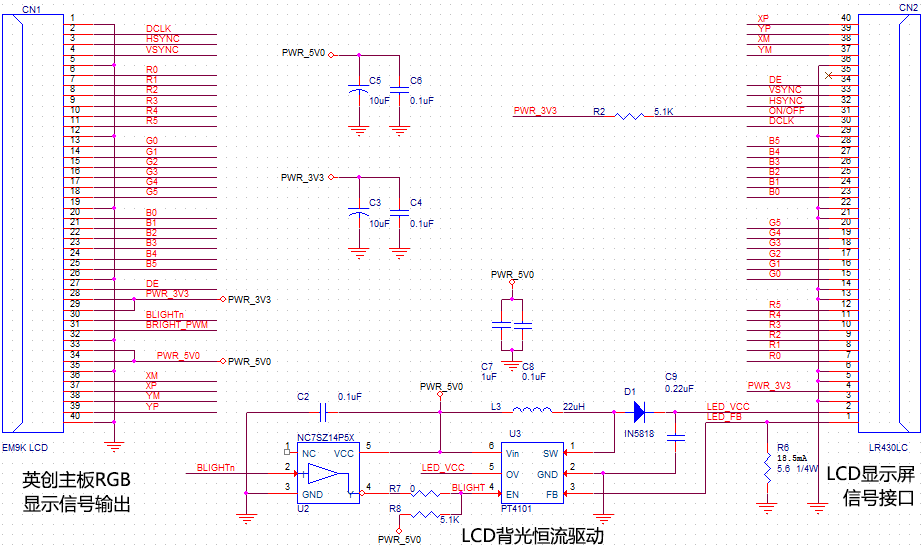

ETA932信號轉接板電路圖

ETA932 LCD信號轉接板PCB

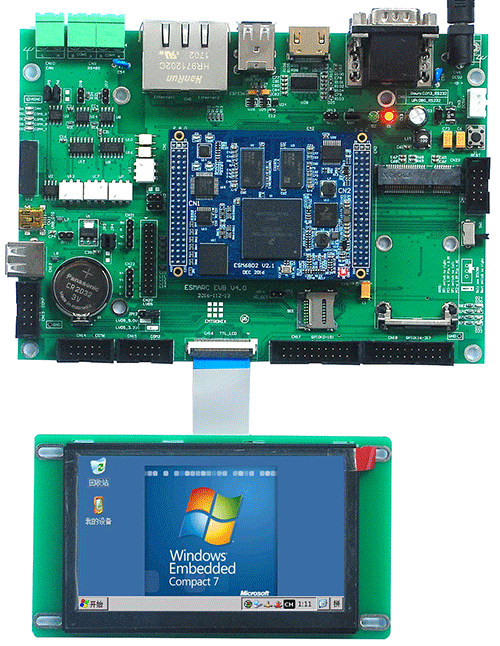

ESM6802通過ETA932信號轉接板連接AT043TN24顯示屏

LVDS接口LCD連接

　　在ESMARC EVB評估底板上，CN20是LVDS顯示屏接口。通過ESMARC工控主板配置，可以使用LVDS顯示屏接口，直接連接LVDS顯示屏。LVDS插針信號定義如下：

　　對于LVDS接口的顯示屏，大多數情況下，會有一條LCD連接線配套LCD一起送到用戶手中。這條連接線的一端是LCD接口專用連接件，而另外一端，是2.0mm間距的雙排接線插座。所以連接LVDS接口的顯示屏的主要工作，就是參考ESMARC EVB評估底上的LVDS接口信號定義的表格與LCD顯示屏手冊中關于LCD信號接口的定義，調整這條連接線雙排插座這一端的線序，使LCD端的信號與ESMARC EVB上的LVDS信號接口一一對應連接起來。對于上表格中，U/D、R/L、SEL6/8這3個信號，在部份LCD中有，部份LCD中沒有，所以對于沒有這些信號的LCD屏，將這些信號引腳懸空即可。

　　如果LCD有SEL6/8配置信號線，則可以通過SEL6/8信號，設置LCD18bit或24bit顯示模式：

　　●　當連接18-bit的LCD時，使用LVDS_DATA0、LVDS_DATA1、LVDS_DATA2（MSB）和LVDS_CLK。

　　●　當連接24-bit LCD時，使用LVDS_DATA3（LSB）、LVDS_DATA0、LVDS_DATA1、LVDS_DATA2（MSB）和LVDS_CLK。

　　對于大多數LVDS接口的LCD，其工作電源為DC3.3V，在ESMARC EVB評估底板上，設計為DC5V和DC3.3V可選，通過跳線器JP12，為LVDS顯示接口提供電源選擇（CN20.P1、CN20.P2腳）。引腳定義如下表：

　　下圖示意了JP12為LVDS供電的短接方法：

+3.3V供電            +5.0V供電

　　下圖示意了通過ESMARC EVB的LVDS顯示屏接口連接TM101DDHG顯示屏：

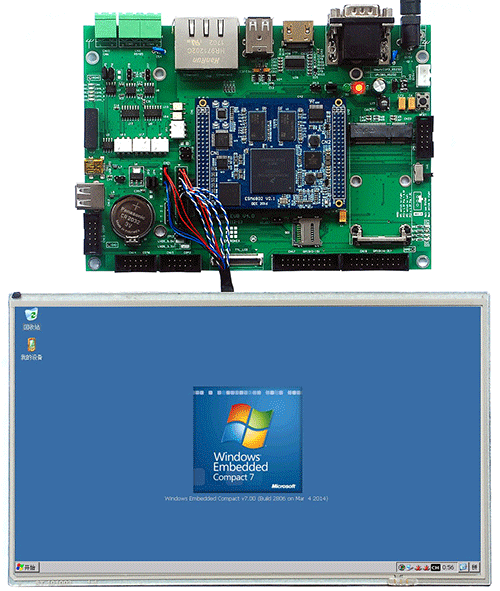

ESM6802連接TM101DDHG LVDS顯示屏

        《ESMARC工控主板如何連接顯示屏》是一篇關于ESMARC主板LCD接口更詳細的技術說明文章。

LCD背光接口

　　現在市面上，大多LCD屏都采用了LED背光源。一般情況下，LVDS接口的LCD屏的背光電源，是與LCD屏的工作電源相互獨立的，且電源電壓也不同，常見的LCD屏的背光電源是DC12V和DC5V。為了方便一部份LCD屏背光電源連接，在ESMARC EVB評估底板上，設置了專用的LCD背光電源及控制信號接口CN21。背光電源及控制信號接口如下表所示：

　　LCD_BH信號是LCD背光控制信號，可輸出PWM信號，實現LCD背光的開/關、亮度調節。可以軟件編寫程序控制。

LCD電阻觸摸屏接口

　　絕大多數的LVDS顯示屏的觸摸屏，都是額外配套了一張觸摸板，所以觸摸屏的信號線是沒有和LVDS顯示信號在一起的。為了方便連接這種情況下的LCD觸摸屏，在ESMARC EVB評估底板上設置了專用的4線電阻觸摸屏接口CN22，它的信號定義如下：

　　信號中的X/Y信號地相對的，可以橫向定義為X信號，縱向定義為Y信號，也可以橫向定義為Y信號，縱向定義為X信號。4線電阻觸摸屏信號是無源信號，所以直接用連接線將X/Y信號成對地連接到CN22的對應信號腳上，然后再從系統中對觸摸屏進行校正一次，即可正常使用。

　　在WEC7系統中，LCD校正進入與校正界面：

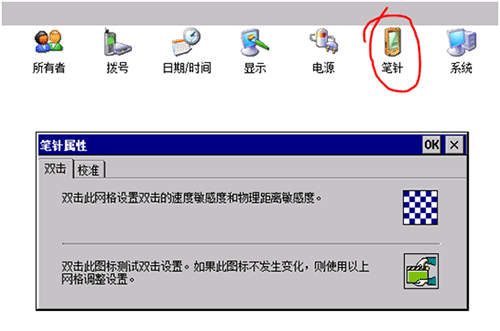

　　1、進入控制面板后，點擊“筆針”

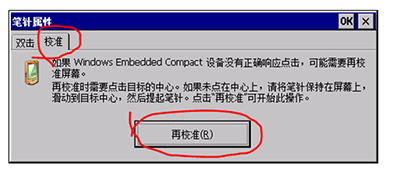

　　2、在彈出的“筆針屬性”界面上，選擇“校準”頁面，再點擊“再校準”按鈕

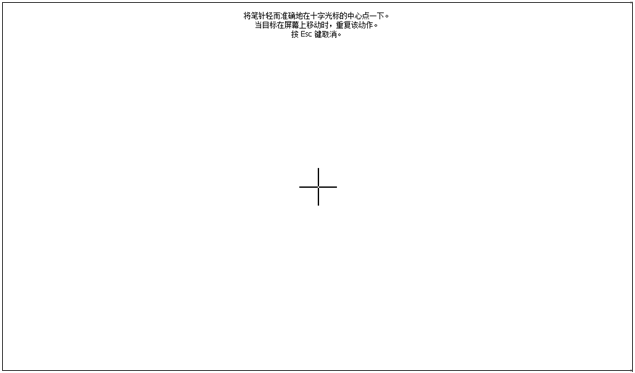

　　3、進入校準界面后，按LCD屏上的提示，點一下十字架的中心，校正完一個點后，會自動移動到下一個點。一共5個點。全部校正完以后，退出即可。
