低成本LCD的選型與使用
LCD顯示是嵌入式系統最常用的功能之一，因此英創各種型號的嵌入式主板均提供有專門的LCD顯示接口。在以英創工控主板為核心構成的嵌入式系統中，通常把LCD模塊作為系統的標準顯示單元，這樣應用程序無需任何驅動程序支持，直接使用printf（）函數就可實現基本信息的顯示，大大方便了設備開發調試，得到廣大用戶的認可。
英創公司的開發評估底板提供了統一的LCD接口，該接口可配置為INTER時序或MOTOROLA時序，采用20芯IDC插針，交錯排列，如下表。
信號名稱及簡要描述 | PIN# | PIN# | 信號名稱及簡要描述 |
| GND，公共地 | 1 | 2 | VCC，電源輸出 |
| Vadj，字符LCD對此度控制 | 3 | 4 | SA0，地址總線，可編程信號線 |
| LCD_WE#，寫信號，低有效 | 5 | 6 | LCD_E或LCD_RD# * |
| SD0，數據總線，LSB | 7 | 8 | SD1，數據總線 |
| SD2，數據總線 | 9 | 10 | SD3，數據總線 |
| SD4，數據總線 | 11 | 12 | SD5，數據總線 |
| SD6，數據總線 | 13 | 14 | SD7，數據總線 |
SA1，地址總線，可編程信號線 | 15 | 16 | SA2，地址總線，可編程信號線 |
| LCD_CE#，LCD片選，低有效 | 17 | 18 | SA3，地址總線，可編程信號線 |
| RESET#，復位輸出，低有效 | 19 | 20 | SA4 / （背光控制） ** |
* 對字符LCD、MOTOROLA時序接口的控制器，如KS0108（或HD61202）控制器的點陣LCD，6腳為LCD_E總線使能信號，高電平有效；對INTER時序接口，如T6963和SED1335控制器的點陣LCD，6腳為LCD_RD#讀信號，低電平有效。
** PIN20為可選擇信號線，用戶可以選擇用作地址總線SA4，連接TFT類的LCD；用戶還可以選擇作為大多數單色LCD的背光控制，背光電壓在+4.3V左右，常用的背光控制電路如下圖。圖中通過一位GPIO控制背光的打開與關閉，LED的A，K極對應于LCD面板上背光的陽極和陰極。

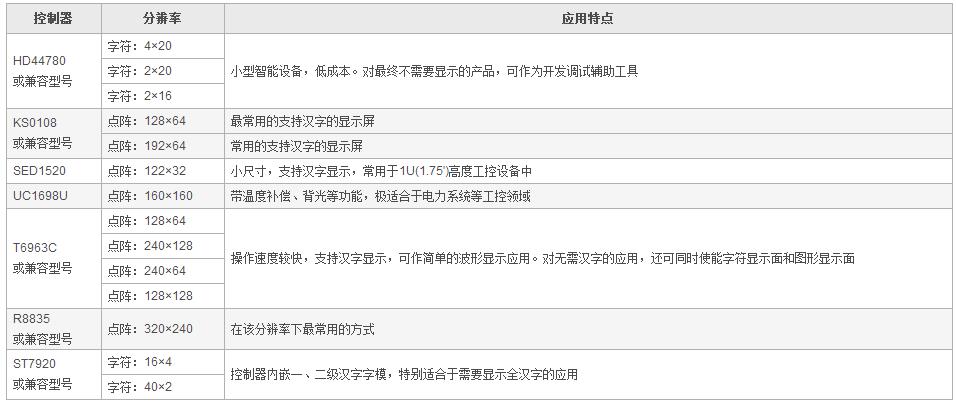

英創公司嵌入式主板對各種單色中低分辨率LCD顯示所支持的型號見下表。
常用LCD顯示屏如下：
|
|
|
UC1698U 160 x 160 點陣 | KS0108 128 x 64 點陣 | T6963C 240 x 128 點陣 |
 |
| |
SED1335 320 x 240 點陣 | 4 x 20 字符型 |
