英創公司推出的ARM9工控主板EM9161，以其極高的性價比，豐富的接口資源，強大的應用開發工具，緊湊的外形尺寸，使得一經推出就受到市場的歡迎和認可。本文介紹一個以EM9161為核心構成的低成本GPRS彩色顯示終端方案。

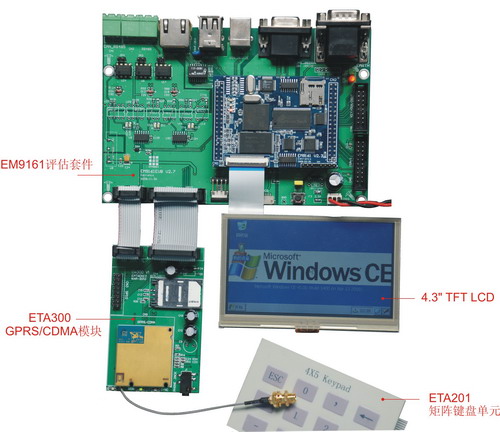

        如圖1所示，整個系統由EM9161評估套件，外掛式GPRS/CDMA模塊，矩陣鍵盤和一片4.3”屏組成，下面分別進行介紹：

        1、EM9161工控主板

        EM9161是一款面向工業自動化以及智能終端領域的WinCE嵌入式主板， 其內核為Atmel ARM9系列32位CPU AT91SAM9261，模塊預裝正版Window CE5.0實時多任務操作系統，EM9161帶有彩色TFT LCD接口，USB，串口，CAN等多種標準接口，并且其外型尺寸，管腳定義與英創X86主流產品ETR232i高度兼容，方便ETR232i的用戶對產品更新升級。EM9161的評估底板可作為客戶開發自己的應用底板的主要參考之一。評估底板上包括支持光電隔離的RS485、CAN的驅動電路等常用接口驅動，通過評估底板的原理圖和PCB圖資料，能幫助客戶快速完成相關電路的設計。

        2、ETA300 GPRS/CDMA擴展模塊

        ETA300是包括MC37i/EM200的外掛式GPRS/CDMA擴展單元，直接通過帶線與英創評估底板相連。模塊主要實現對MC37i/EM200的電源管理、GPRS/CDMA數據通訊、短信、語音通話等功能。用戶程序中直接調用RasDial()函數撥號上網，同時我們提供了GPRS/CDMA數據通信、短信、語音通話等DEMO程序，并提供ETA300原理圖和PCB板圖，以幫助客戶快速將GPRS/CDMA模塊設計到自己的應用底板中。

        3、4.3”低成本TFT LCD

        顯示部份采用CHI HSIN（奇信電子）4.3” TFT LCD 模塊LR430LC9001，支持觸摸功能。針對該屏的技術特點，我們設計了超薄的微型轉接模塊，不僅解決了對LCD的單+5V供電，同時實現了直接與EM9161相連。4.3”的尺寸和 480×272的顯示分辨率，特別適合作為中低端工業智能設備的顯示。當然對需要更大顯示區域的應用，也可選7.0”(800×480)的顯示屏，同樣可以能達到控制整機成本的目的。

        4、ETA201 矩陣鍵盤

        輸入設備既可以選用標準的USB鍵盤，對按鍵要求不多的用戶，也可以選用矩陣鍵盤。本方案中采用ETA201 4×5矩陣鍵盤擴展模塊，ETA201直接插在EM9161評估底板的DIN /DOUT插座上，DIN/DOUT插座最大可支持8×8矩陣鍵盤，按鍵操作產生標準的Windows消息，英創公司可提供包括源代碼的鍵盤驅動程序。

        5、成本分析

        成本永遠是客戶關心的主題之一，本方案中，EM9161百片批量的價格為￥480/片，兩個主要配套模塊ETA300和4.3”彩屏的零售價格分別為￥280/片和￥190/片，批量價格或客戶自行生產，其價格都會更加便宜。加上客戶的應用底板和電源，整機總成本完全可控制在千元之內，可滿足大多數中低端工業智能設備對于成本控制的要求。
