編者按：本文是第三方基于英創嵌入式主板EM9283開發的一款在工業現場使用的便攜式嵌入式設備，內置的電池供電可保證設備白天不間斷工作，設備晚間充電。設備設計緊湊，使用方便，感興趣的客戶可與我們聯系。

1、系統簡介

　　本方案主要針對智能設備對無線（WiFi）通訊應用的基本需求，以英創的EM9283工控主板為核心，構造的一款整機原型應用方案（以下簡稱MLM9283）。MLM9283的基本功能除支持標準的WiFi（無線局域網），藍牙模塊通訊功能外，還帶有一個小型的彩色顯示界面，以及電池供電工作模式，支持移動便攜式應用。本文是對MLM9283應用方案簡單介紹，以幫助客戶連接該整機方案的應用范圍。

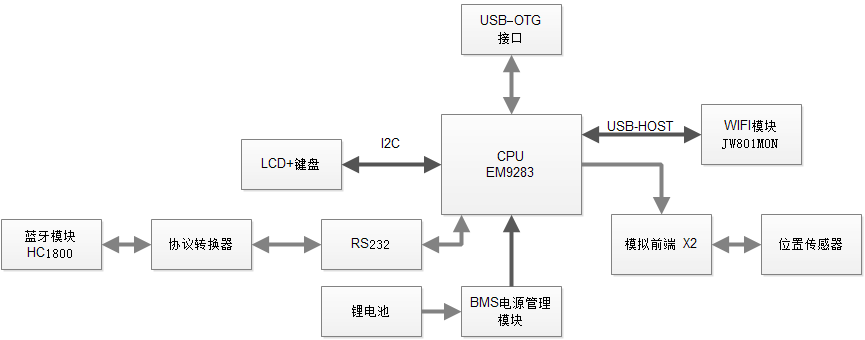

　　MLM9283的基本系統構成如下圖所示：

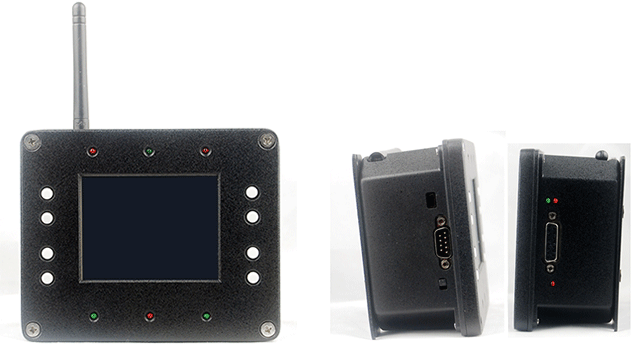

　　MLM9283控制板提供了BMS電源管理，模擬前端，WIFI模塊，LCD鍵盤模塊等4大部分。藍牙模塊作為協議轉換器前端。整體效果如下圖：

　　MLM9283整機指標：

2、系統結構設計

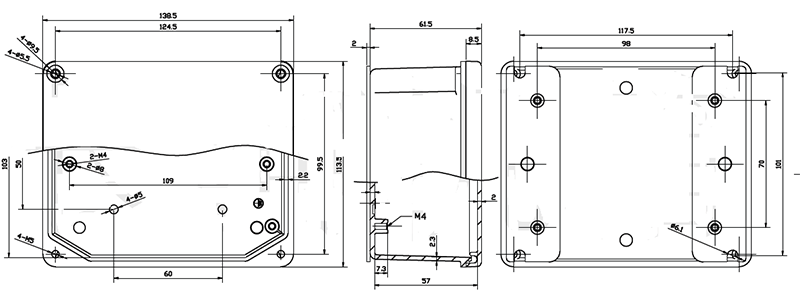

 　　MLM9283采用疊層式結構設計，整體安裝到一個鋁合金殼體中，如下圖：

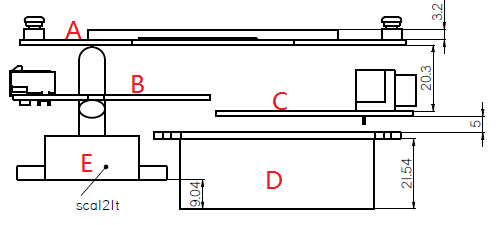

　　腔體內部布局如下圖所示：

　　由MLM2014控制板（B），協議轉換板（C），LCD板（A），傳感器（E），電池腔體（D）組成。

　　其中MLM2014控制板和協議轉換板在殼體的安裝位置如下圖所示：

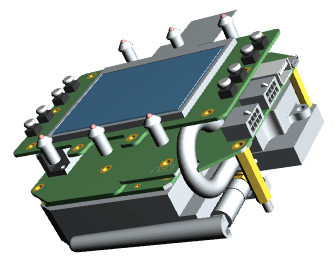

　　內部的整體結構如下，這里可以看到天線，傳感器，電池腔體的內部布局。

3、硬件設計

　　MLM9283由EM9283主板，功能底板模塊，充電控制模塊，電池控制模塊，傾角傳感器，解碼器模塊組成。

3.1　EM9283

　　EM9283是一款面向手持式設備的高性價比嵌入式主板，以FreeScale的iMX283為其硬件核心，通過預裝正版Window CE6.0實時多任務操作系統，為用戶構造了可直接使用的通用嵌入式核心平臺。用戶可使用Microsoft提供的著名軟件開發工具Visual Studio 2005（簡稱VS2005），在EM9283上直接開發應用程序。這里EM9283作為整個系統控制核心，處理包括傾角傳感器信號，充放電狀態顯示，程序界面，人機對話等眾多功能。

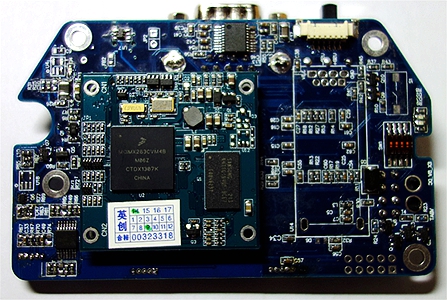

3.2　功能底板

　　功能底板提供由FPGA控制下的IO管理，控制邏輯，數字信號處理等功能，同時CPU需要的部分控制，也由該FPGA進行處理，可以大幅度減輕CPU的處理負擔，提高運行效率。同時集成了WIFI，USB，電源管理，串口通訊，模擬數據采集等外圍設備，同時作為EM9283模塊的載板，為其提供接口管理，電源，IO邏輯等相關資源。

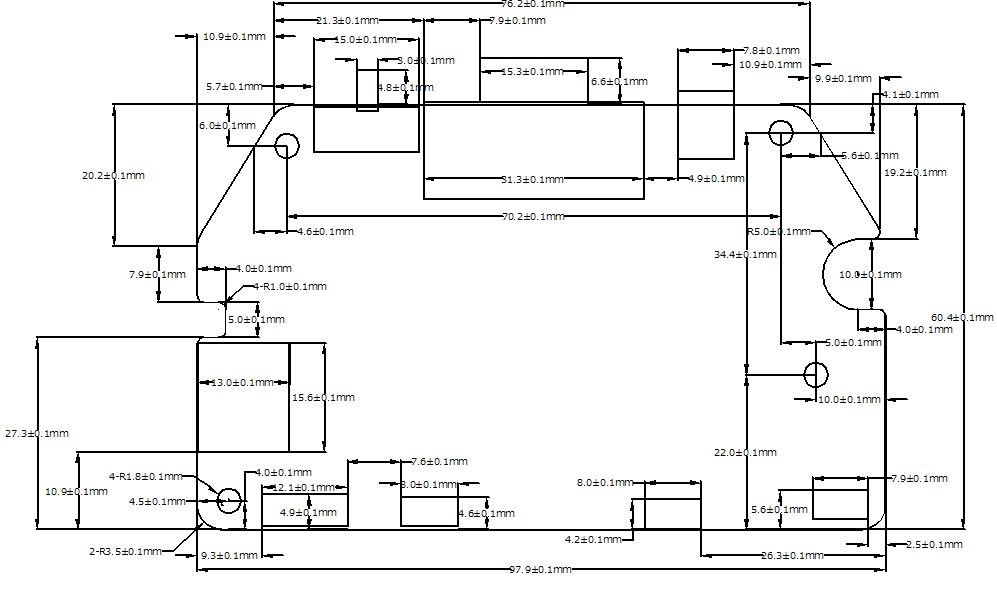

　　該模塊的機械尺寸圖如下：

　　該模塊的指標如下：

3.3　電源管理模塊

　　該模塊作為MLM9283的電源管理模塊，主要用于電池系統的充放電管理，其指標如下：

3.4　電池控制模塊

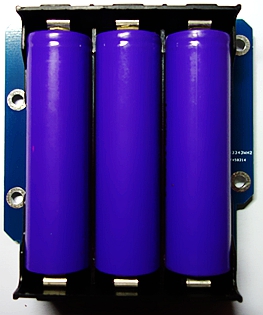

　　該模塊支持同時使用3個18650鋰電池，主要用于電池系統的充放電管理，其指標如下：

3.5　解碼器模塊

　　略。

4、軟件設計

　　該軟件運行WindowCE 6.0平臺，是整個車輛測試系統的一部分，主要用于獲取車輛的傾角信息，并通過WIFI和遠程服務器通訊，將獲取的數據傳送到應用服務器，作為其他控制系統的狀態參數。

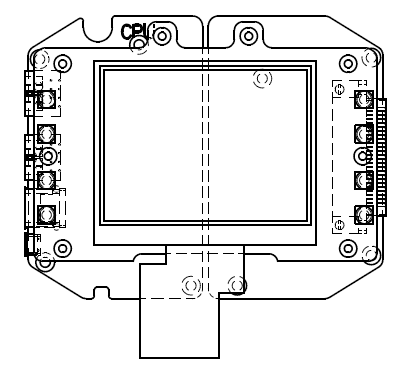

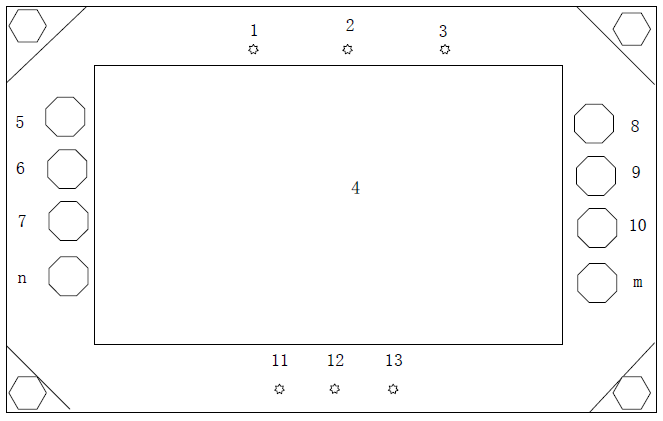

　　如下圖所示，其中的8個鍵作為功能鍵，提供標定等功能的控制鍵。6個LED指示燈作為數據和狀態顯示指示燈。

　　上排的LED指示等作為傾角狀態顯示指示燈，左邊的紅色指示燈亮表示狀態偏左，右邊的紅色指示燈表示狀態偏右，中間的綠色指示燈表示狀態處于水平位置。

　　下排的LED指示作為設備的工作狀態顯示，其中左下指示燈作為充電狀態指示，通過不同的閃爍頻率，指示電池沖放電狀態，中間的紅色指示燈作為系統能夠故障指示燈，右下的指示燈作為啟動狀態指示燈。

　　下表是鍵盤和指示燈定義表：
