支持多種串口擴展的兼容方案
為了滿足工業現場對串口各種不同的需求，英創公司針對ESMARC系列的Linux主板，利用ISA總線推出了多種擴展方案，客戶可以根據需求靈活的選擇。并且利用ESMARC系列主板管腳兼容的特性，能夠在同一張應用底板上兼容不同的擴展方案，在實際使用的時候，只需要根據現場需求選擇對應的主板和擴展模塊，優化整機成本。
下面的表格總結了已經推出的基于ISA總線的串口擴展方案：
| 主板型號 | 自帶串口數 | 擴展方案以及擴展接口數量 | ||||
| ETA503 | ETA508 | 雙片ETA508 | ETA528 | ETA524 | ||
| 4串口 | 8串口 | 16串口 | 8串口2網口 | 24串口 | ||
| ESM6800 | 12 | × | × | × | × | × |
| ESM3354 | 5 | 5+4 | 5+8 | 5+16 | 5+8 | 5+24 |
| ESM6802 | 6 | 6+4 | 6+8 | 6+16 | 6+8 | × |
| ESM7000 | 6 | 6+4 | 6+8 | 6+16 | 6+8 | 6+24 |
以上串口擴展模塊都可以通過ISA_EVB來評估，ISA_EVB是一款設計用來評估ISA總線擴展模塊的專用底板，串口擴展模塊可以直接背插在它的上面，使客戶可以方便的測試。

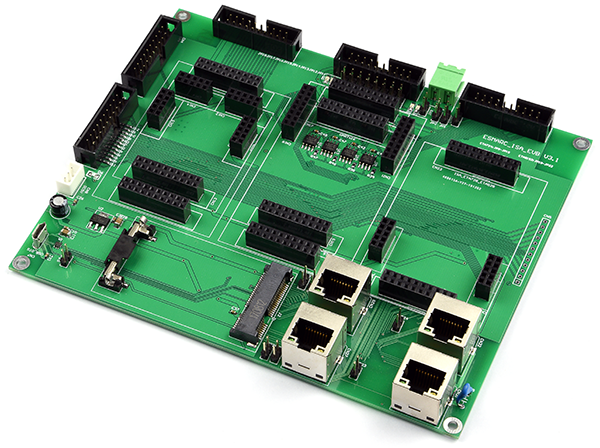

ISA_EVB底板
參照上面的表格，客戶可以根據使用的主板和需求靈活的選擇擴展方案，表格中同時列出了ESM6800主板，雖然這款主板沒有ISA總線無法外接串口擴展模塊，但是已經板載了12路串口，所以在需求串口數量小于12路的情況下，可以使用ESM6800主板，無需外接擴展模塊，這樣成本更低。當需求串口數量大于12路的時候，再選擇不同的擴展方案。
ESMARC系列主板標準的串口數量為5路或者6路，因?yàn)镋SM6800不支持ISA總線，所以將12路串口中的后6路串口的管腳通過這部分管腳引出，客戶只需要處理好這部分管腳的兼容性，就可以同時支持多種方案，ESM680主板后6路串口定義和ISA總線定義的對照表格如下：
| 管腳標號 | ESM6800 | ISA總線 |
| E2 | ttyS7_RX | ISA_D0 |
| E3 | ttyS7_TX | ISA_D1 |
| E4 | ttyS8_RX | ISA_D2 |
| E5 | ttyS8_TX | ISA_D3 |
| E6 | ttyS9_RX | ISA_D4 |
| E7 | ttyS9_TX | ISA_D5 |
| E8 | ttyS10_RX | ISA_D6 |
| E9 | ttyS10_TX | ISA_D7 |
| E10 | ttyS11_RX | ISA_RDn |
| E11 | ttyS11_TX | ISA_WEn |
| E12 | ttyS12_RX | ISA_ADVn |
| E13 | ttyS12_TX | ISA_CSn |
英創公司也設計了一個模塊ETA506來幫助客戶在ISA_EVB上評估ESM6800的后面6路串口，同時也是想給客戶給出這樣一種兼容性的方案的例子。ETA506模塊是按照和ETA508模塊兼容的模式設計的，所以外形尺寸與管腳定義都和ETA508模塊是完全相同的，將ETA506模塊背插在ISA_EVB評估ETA508擴展模塊的位置上，就可以進行測試。

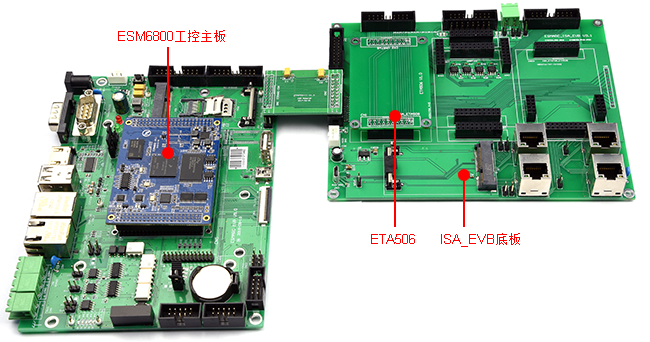

ESM6800 + ETA506 + ISA_EVB

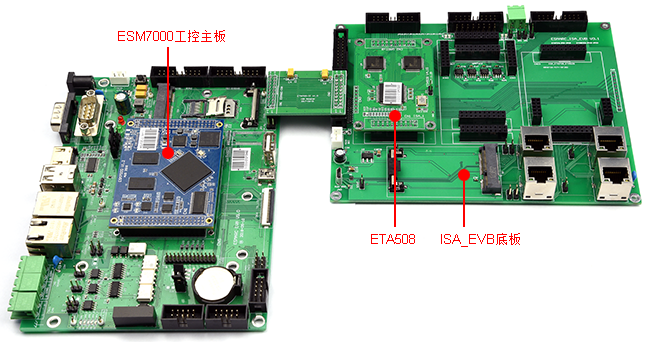

ESM7000 + ETA508 + ISA_EVB
ETA506模塊將ESM6800后面6路串口引到ETA508模塊的前6路串口輸出引腳上，對應關系如下：
| ETA506 | CN2 | ETA508 |
| ttyS7_TX | 1 | ETA508_TX1 |
| ttyS7_RX | 2 | ETA508_RX1 |
| ttyS8_TX | 3 | ETA508_TX2 |
| ttyS8_RX | 4 | ETA508_RX2 |
| ttyS9_TX | 5 | ETA508_TX3 |
| ttyS9_RX | 6 | ETA508_RX3 |
| ttyS10_TX | 7 | ETA508_TX4 |
| ttyS10_RX | 8 | ETA508_RX4 |
| ttyS11_TX | 9 | ETA508_TX5 |
| ttyS11_RX | 10 | ETA508_RX5 |
| ttyS12_TX | 11 | ETA508_TX6 |
| ttyS12_RX | 12 | ETA508_RX6 |
| NC | 13 | ETA508_TX7 |
| NC | 14 | ETA508_RX7 |
| NC | 15 | ETA508_TX8 |
| NC | 16 | ETA508_RX8 |
| NC | 17 | GND |
| NC | 18 | GND |
| NC | 19 | VCC |
| NC | 20 | VCC |
注：管腳實際為交錯排列，具體可參考ETA508模塊手冊。
如果需要ESM6800主板與ESMARC系列主板+ETA508的擴展方案兼容，客戶可以直接使用ETA506模塊，如果需要和別的擴展方案兼容，客戶可以參考ETA506模塊的設計，在底板上實現相應兼容的功能。
